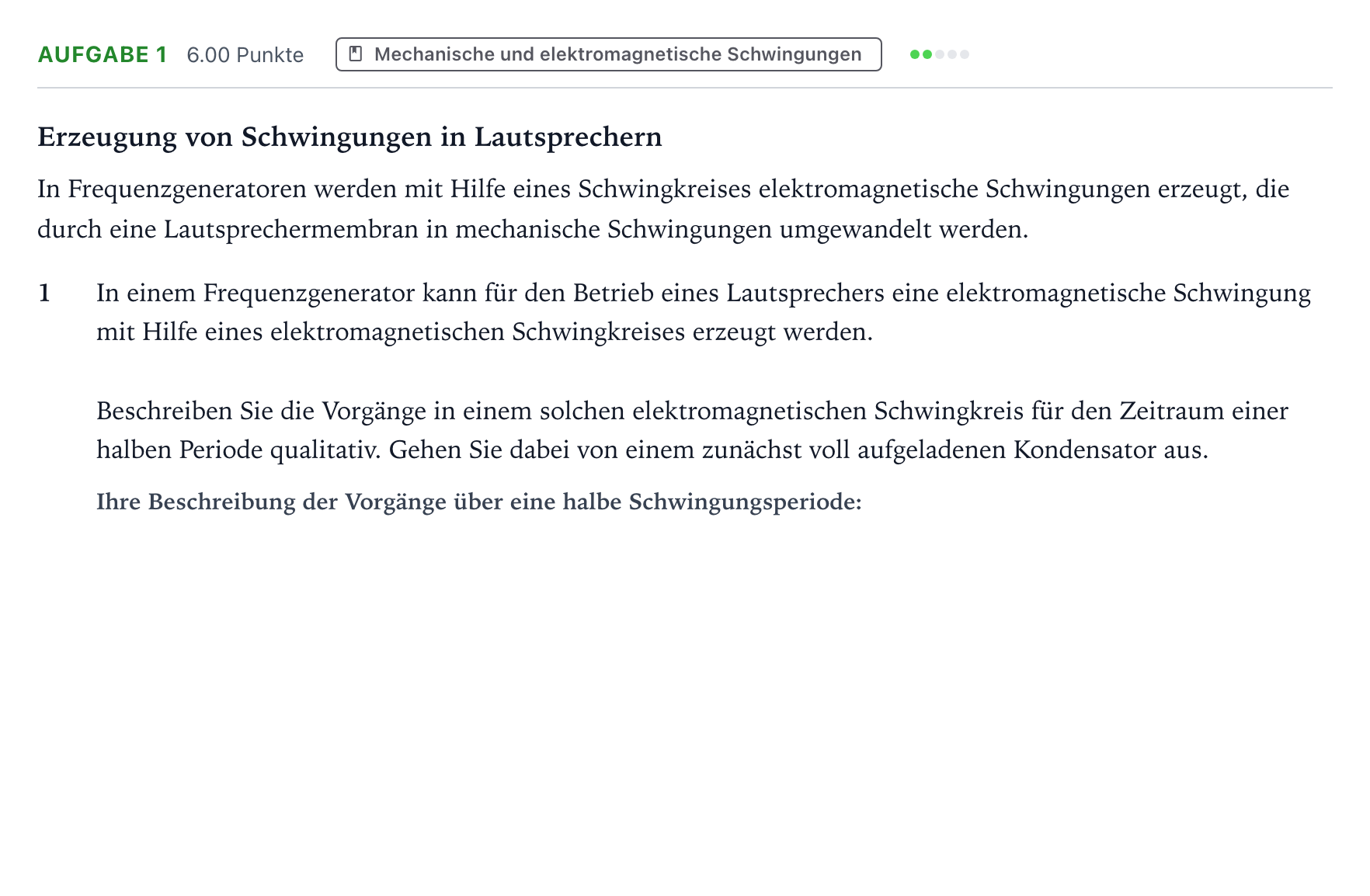

Aufgabe 1 · Abitur NRW Physik GK · Lautsprecher 2025

1 Beschreiben Sie die Vorgänge in einem solchen elektromagnetischen Schwingkreis für den Zeitraum einer halben Periode qualitativ. Gehen Sie dabei von einem zunächst voll aufgeladenen Kondensator aus.

Lösung: Zunächst ($t = 0\text{ s}$) ist der Kondensator aufgeladen. Er entlädt sich, indem ein Strom durch die Spule zu fließen beginnt. In der Spule steigt die Stromstärke langsam an. Sie erreicht ihr Maximum, wenn der Kondensator vollständig entladen ist ($t = \frac{T}{4}$). Die Stromstärke nimmt nun ab. Das damit ebenfalls abnehmende Magnetfeld der Spule erzeugt eine Spannung. Dabei wird der Kondensator erneut, diesmal in umgekehrter Polung, aufgeladen. Nach einer halben Periodendauer ist der Kondensator vollständig aufgeladen und es fließt kein Strom.
