Aufgabe Vorschlag B - 2 - Operationsverstärkerschaltungen · Abitur Hessen Mechatronik LK 2022

Thema: Operationsverstärkerschaltungen · Aus der Prüfung LK (2022)

Aufgabenstellung

Sensorschaltung zur Temperatursteuerung (Material 2)

Die Kabine des Lackierautomaten ist mit zwei gleichen Temperatursensoren ausgerüstet, um die Temperatur während des Lackierens zu überwachen. Ein Temperatursensor R3 ist in der Nähe des Heizgebläses installiert, der zweite Sensor R5 befindet sich weiter entfernt in der Kabine. Sobald das Heizsystem in Betrieb geht, erreicht der Sensor R3 schneller die gewünschte Temperatur als der weiter entfernte Sensor R5. Die Summe der beiden Sensorsignale liefert die Information, dass die Kabine vollständig auf die gewünschte Temperatur aufgeheizt ist (Material 2).

http://www.farnell.com/datasheets/1503771.pdf (abgerufen am 25.2.2021)

https://www.onsemi.com/pdf/datasheet/bc447-d.pdf (abgerufen am 25.2.2021)

Teilaufgabe 2.2

Berechnen Sie die Widerstände Re1R_{e1} und Re2R_{e2} der Schaltung (Abbildung 2.1) bei einer Temperatur von 25∘C25^\circ\text{C} und abgeglichener Messbrücke, wenn in diesem Fall am Ausgang des Operationsverstärkers OP1 eine Spannung von Ua=−10 VU_a = -10\text{ V} anliegen soll.

Hinweis: Die Sensorspannung UR5U_{R5} wird dabei mit der doppelten Verstärkung wie die Sensorspannung UR3U_{R3} verstärkt.

Re1R_{e1}:

Re2R_{e2}:

Teilaufgabe 2.3

Die Temperatur in der Kabine wird für eine Lackierung mithilfe von S20 auf 20∘C20^\circ\text{C} eingestellt. Die nachfolgende Trocknung erfolgt in der Kabine bei einer Temperatur von 50∘C50^\circ\text{C}. Der OP2 hat eine Verstärkung von 1 und invertiert sein Eingangssignal (das Vorzeichen kehrt sich um).

Ermitteln Sie jeweils die Ausgangsspannung am Operationsverstärker OP2 und weisen Sie nach, dass sich dabei die Ausgangsspannung des OP2 um ΔU≈2,4 V\Delta U \approx 2{,}4\text{ V} ändert.

Hinweise: Die Messbrücke ist abgeglichen. Wenn Sie den Widerstand R4R_4 in Aufgabe 2.1 nicht ermittelt haben, ist mit R4=22 kΩR_4 = 22\text{ k}\Omega weiterzurechnen.

20∘C20^\circ\text{C}:

50∘C50^\circ\text{C}:

ΔU\Delta U:

Teilaufgabe 2.4

Erklären Sie die Funktionsweise des Operationsverstärkers OP3 in der Gesamtschaltung mit seiner Beschaltung R6, R7 und R8.

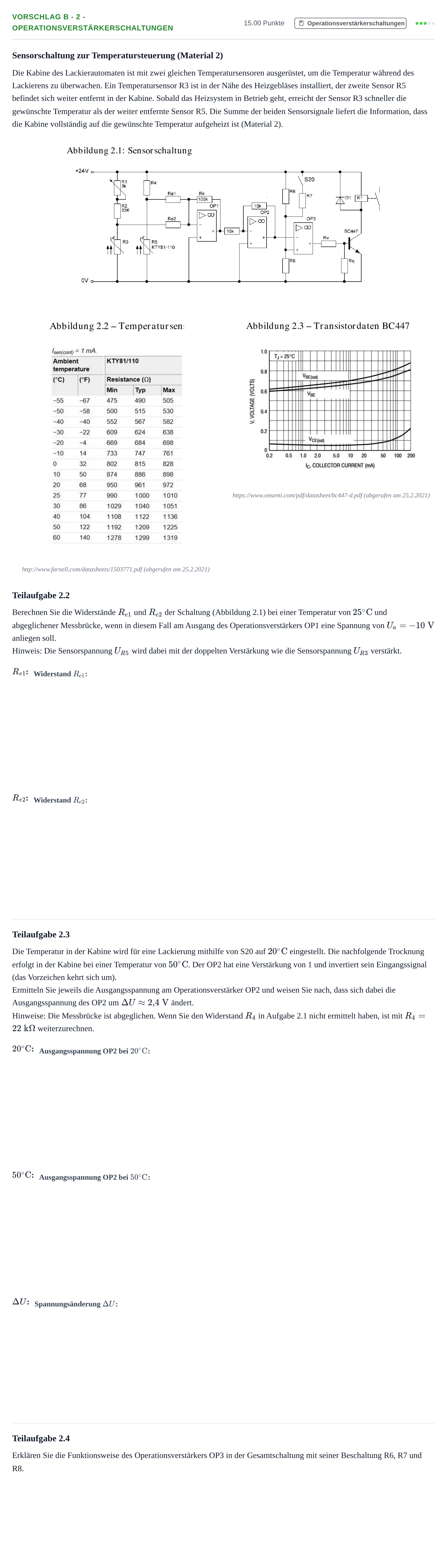

Aufgabenstellung: Aufgabe Vorschlag B - 2 - Operationsverstärkerschaltungen · Abitur Hessen Mechatronik LK 2022

Lösung

Nach den offiziellen Korrekturhinweisen

2.2: Berechnen Sie den Widerstand Re1R_{e1}

Lösung: 15 kΩ / 15000 Ω

2.2: Berechnen Sie den Widerstand Re2R_{e2}

Lösung: 30 kΩ / 30000 Ω

2.3: Ermitteln Sie die Ausgangsspannung am Operationsverstärker OP2 bei 20°C

Lösung: 9,6 V / 9600 mV

2.3: Ermitteln Sie die Ausgangsspannung am Operationsverstärker OP2 bei 50°C

Lösung: 11,96 V / 12 V

2.3: Weisen Sie nach, dass sich dabei die Ausgangsspannung des OP2 um ΔU ≈ 2,4 V ändert

Lösung: 2,4 V / 2,36 V

2.4: Erklären Sie die Funktionsweise des Operationsverstärkers OP3 in der Gesamtschaltung mit seiner Beschaltung R6, R7 und R8

Lösung: Die Summe der Sensorsignale wird mit OP1 verstärkt und liegt als invertiertes Signal am invertierenden Eingang des OP3. Der Spannungsteiler am nichtinvertierenden Eingang des OP3 legt die Schaltschwelle fest.
