Aufgabe Vorschlag C - 2.4 - Operationsverstärker · Abitur Hessen Mechatronik LK 2021

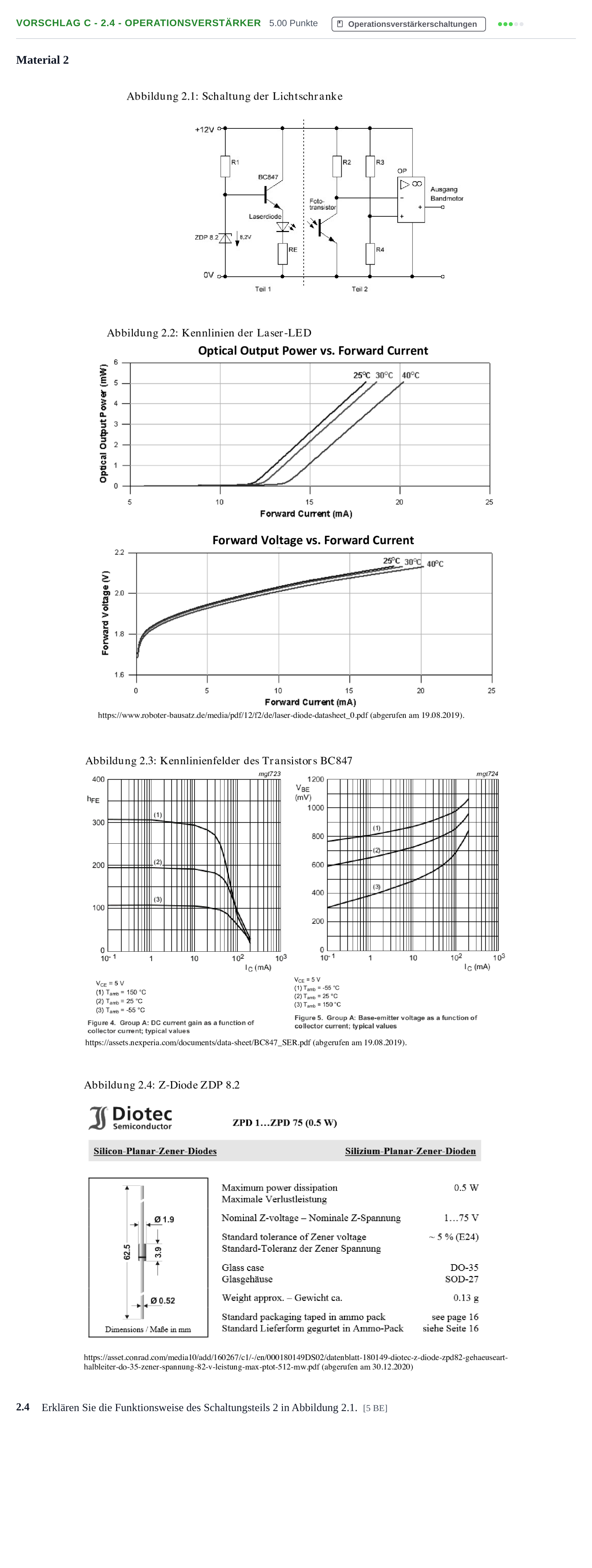

2.4 Erklären Sie die Funktionsweise des Schaltungsteils 2 in Abbildung 2.1.

Lösung: Wenn Licht auf den Fototransistor fällt, wird dieser niederohmig und die Spannung $U_{CE}$ sinkt. Diese liegt am invertierenden Eingang des OPs an und wird mit der Referenzspannung des Spannungsteilers aus $R_3, R_4$ verglichen. Sobald $U_{CE}$ kleiner ist als $U_{R4}$, schaltet der OP am Ausgang auf seine maximale Ausgangsspannung und startet den Bandmotor.
