Aufgabe Vorschlag B - 2.3 - Operationsverstärker · Abitur Hessen Mechatronik LK 2021

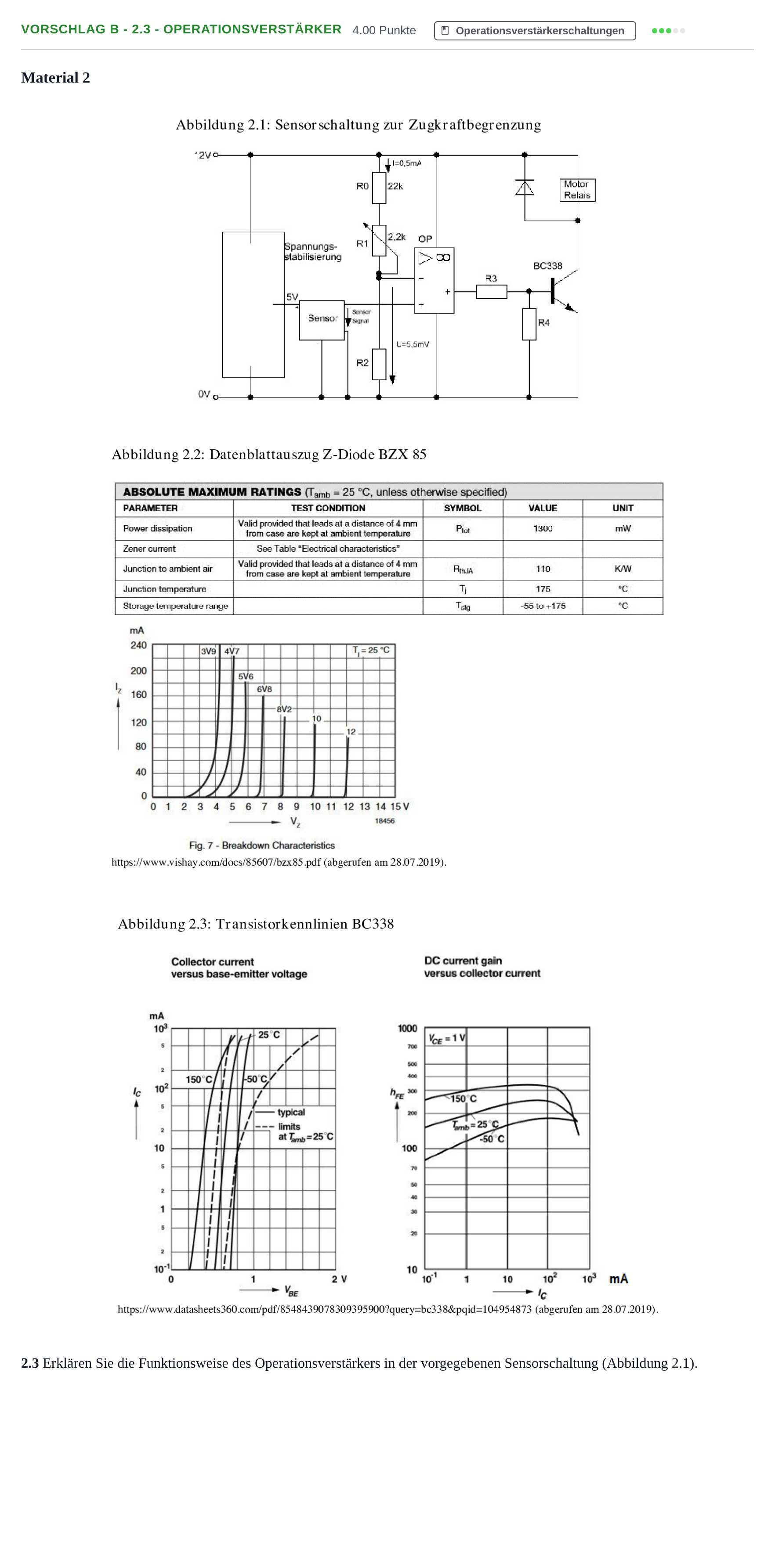

2.3 Erklären Sie die Funktionsweise des Operationsverstärkers in der vorgegebenen Sensorschaltung (Abbildung 2.1).

Lösung: Sobald die Sensorspannung am nicht invertierenden Eingang des Operationsverstärkers die Referenzspannung von 5,5 mV überschreitet, steigt die Ausgangsspannung des Operationsverstärkers auf ihren maximalen Wert. Da der Operationsverstärker ohne Rückkopplung mit voller Leerlaufverstärkung arbeitet, genügt eine geringe Differenzspannung (< 1 mV), um den Ausgang des OP bis an die Betriebsspannung auszusteuern.
