Aufgabe Vorschlag C - Aufgabe 1 - Sinusgrößen und komplex… · Abitur Hessen Elektrotechnik LK 2022

Thema: Sinusgrößen und komplexe Wechselstromrechnung · Aus der Prüfung LK (2022)

Aufgabenstellung

Material 2 zeigt das elektrische Ersatzschaltbild einer der beiden Leuchten des Lichtmasts, welcher die Zufahrt bei Dunkelheit beleuchten soll. In dieser Leuchte wird als Leuchtmittel eine Halogenmetalldampflampe mit einer elektrischen Bemessungsleistung von 150 W eingesetzt. Das Leuchtmittel wird über ein verlustarmes Vorschaltgerät (Drosselspule) betrieben. Bei dieser Drosselspule handelt es sich um eisengefüllte Spulen, wie dies im Ersatzschaltbild dargestellt ist. Zur Verbesserung des Leistungsfaktors der Gesamtschaltung wird ein Kondensator CC parallel an die Anschlussklemmen der Leuchte geschaltet. Der Kondensator besitzt einen hochohmigen Entladewiderstand RCR_{\mathrm{C}}, welcher den Kondensator nach dem Abschalten entlädt. Der Drahtwiderstand RCuR_{\mathrm{Cu}} der Drosselspule wurde mit einer Gleichstrommessung ermittelt.

Material 2

Elektrisches Ersatzschaltbild einer Leuchte

U‾1N\underline{U}_{1\mathrm{N}}:

231 V⋅ej0∘231\,\mathrm{V} \cdot \mathrm{e}^{\mathrm{j}0^\circ} bei f=50 Hzf = 50\,\mathrm{Hz}

ILaI_{\mathrm{La}}:

1,8 A1{,}8\,\mathrm{A}

cos⁡φLampe\cos\varphi_{\mathrm{Lampe}}:

0,450{,}45 (Lampe mit Vorschaltgerät, induktiv)

PR,LaP_{\mathrm{R,La}}:

150 W150\,\mathrm{W}

RCuR_{\mathrm{Cu}}:

6 Ω6\,\Omega

RCR_{\mathrm{C}}:

1,8 MΩ1{,}8\,\mathrm{M}\Omega

CC:

18 μF18\,\mu\mathrm{F}

Material 3

Messschaltung zur Ermittlung der Schein-, Wirk- und Blindleistung

Aufgabe 1: Sinusgrößen und komplexe Wechselstromrechnung

1.1

Berechnen Sie im elektrischen Ersatzschaltbild der Leuchte alle komplexen Teilspannungen, die komplexen Teilströme sowie die fehlenden Bauteilwerte. [16 BE]

1.2

Zeichnen Sie das vollständige, quantitative Zeigerdiagramm der Spannungen am Vorschaltgerät U‾Dr\underline{U}_{\mathrm{Dr}}, an der Lampe U‾La\underline{U}_{\mathrm{La}} sowie am Kondensator U‾C\underline{U}_{\mathrm{C}}. [4 BE]

Hinweis: Wenn Sie die Spannungen in Aufgabe 1.1 nicht berechnet haben, sind für das Vorschaltgerät sowie die Lampe folgende Spannungswerte anzunehmen: U‾Dr=205 V⋅ej20∘\underline{U}_{\mathrm{Dr}} = 205\,\mathrm{V}\cdot \mathrm{e}^{\mathrm{j}20^{\circ}}, U‾La=80 V⋅e−j61∘\underline{U}_{\mathrm{La}} = 80\,\mathrm{V}\cdot \mathrm{e}^{-\mathrm{j}61^{\circ}}.

1.3

Die Impedanz Z‾\underline{Z} der Schaltung in Material 2 soll durch Ersatzbauelemente (RGR_\mathrm{G} / LGL_\mathrm{G} / CGC_\mathrm{G}) beschrieben werden. Ermitteln Sie die Größen der Ersatzbauelemente und zeichnen Sie die Ersatzschaltung der Impedanz Z‾\underline{Z}. [5 BE]

Hinweis: Wenn Sie den Strom in Aufgabe 1.1 nicht berechnet haben, ist für den Strom I‾\underline{I} folgender Wert anzunehmen: I‾=0,85 A⋅e−j20∘\underline{I} = 0{,}85\,\mathrm{A}\cdot \mathrm{e}^{-\mathrm{j}20^{\circ}}.

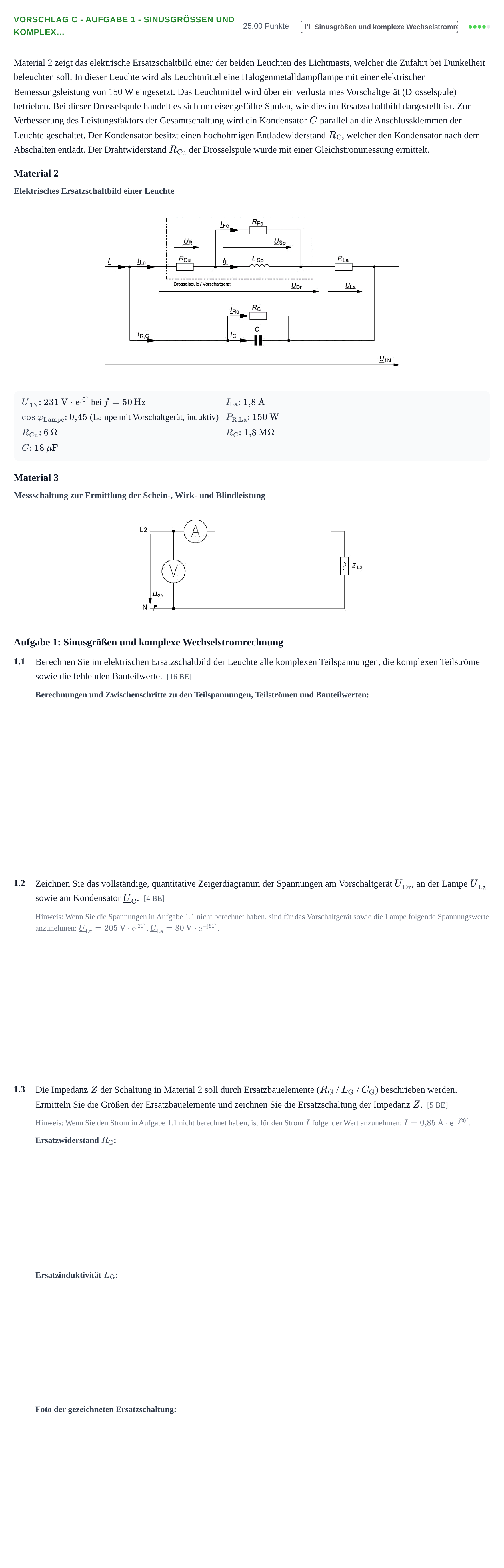

Aufgabenstellung: Aufgabe Vorschlag C - Aufgabe 1 - Sinusgrößen und komplex… · Abitur Hessen Elektrotechnik LK 2022

Lösung

Nach den offiziellen Korrekturhinweisen

1.1 Berechnen Sie im elektrischen Ersatzschaltbild der Leuchte alle komplexen Teilspannungen, die komplexen Teilströme sowie die fehlenden Bauteilwerte.

Lösung: cos⁡φLampe=0,45⇒φLampe=arccos⁡(0,45)=63,26∘ (induktiv)\cos\varphi_{\mathrm{Lampe}} = 0{,}45 \Rightarrow \varphi_{\mathrm{Lampe}} = \arccos(0{,}45) = 63{,}26^{\circ}\ (\text{induktiv}) I‾La=1,8 A⋅e−j63,26∘\underline{I}_{\mathrm{La}} = 1{,}8\,\mathrm{A}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}} U‾R=I‾La⋅RCu=1,8 A⋅e−j63,26∘⋅6 Ω=10,8 V⋅e−j63,26∘\underline{U}_{\mathrm{R}} = \underline{I}_{\mathrm{La}} \cdot R_{\mathrm{Cu}} = 1{,}8\,\mathrm{A}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}} \cdot 6\,\Omega = 10{,}8\,\mathrm{V}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}} RLa=PR,LaILa2=150 W(1,8 A)2=46,3 ΩR_{\mathrm{La}} = \frac{P_{\mathrm{R,La}}}{I_{\mathrm{La}}^2} = \frac{150\,\mathrm{W}}{(1{,}8\,\mathrm{A})^2} = 46{,}3\,\Omega U‾La=I‾La⋅RLa=1,8 A⋅e−j63,26∘⋅46,3 Ω=83,34 V⋅e−j63,26∘\underline{U}_{\mathrm{La}} = \underline{I}_{\mathrm{La}}\cdot R_{\mathrm{La}} = 1{,}8\,\mathrm{A}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}}\cdot 46{,}3\,\Omega = 83{,}34\,\mathrm{V}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}} U‾Sp=U‾−U‾R−U‾La=231 V⋅ej0∘−10,8 V⋅e−j63,26∘−83,34 V⋅e−j63,26∘=206,53 V⋅ej24∘\underline{U}_{\mathrm{Sp}} = \underline{U} - \underline{U}_{\mathrm{R}} - \underline{U}_{\mathrm{La}} = 231\,\mathrm{V}\cdot \mathrm{e}^{\mathrm{j}0^{\circ}} - 10{,}8\,\mathrm{V}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}} - 83{,}34\,\mathrm{V}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}} = 206{,}53\,\mathrm{V}\cdot \mathrm{e}^{\mathrm{j}24^{\circ}} U‾Dr=U‾Sp+U‾R=206,53 V⋅ej24∘+10,8 V⋅e−j63,26∘=207,3 V⋅ej21∘\underline{U}_{\mathrm{Dr}} = \underline{U}_{\mathrm{Sp}} + \underline{U}_{\mathrm{R}} = 206{,}53\,\mathrm{V}\cdot \mathrm{e}^{\mathrm{j}24^{\circ}} + 10{,}8\,\mathrm{V}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}} = 207{,}3\,\mathrm{V}\cdot \mathrm{e}^{\mathrm{j}21^{\circ}} SLa=U⋅ILa=231 V⋅1,8 A=415,8 VAS_{\mathrm{La}} = U\cdot I_{\mathrm{La}} = 231\,\mathrm{V}\cdot 1{,}8\,\mathrm{A} = 415{,}8\,\mathrm{VA} PG,La=SLa⋅cos⁡φLampe=415,8 VA⋅0,45=187,1 WP_{\mathrm{G,La}} = S_{\mathrm{La}}\cdot \cos\varphi_{\mathrm{Lampe}} = 415{,}8\,\mathrm{VA}\cdot 0{,}45 = 187{,}1\,\mathrm{W} PR,Cu=UR⋅ILa=10,8 V⋅1,8 A=19,44 WP_{\mathrm{R,Cu}} = U_{\mathrm{R}}\cdot I_{\mathrm{La}} = 10{,}8\,\mathrm{V}\cdot 1{,}8\,\mathrm{A} = 19{,}44\,\mathrm{W} PR,Fe=PG,La−PR,La−PR,Cu=187,1 W−150 W−19,44 W=17,67 WP_{\mathrm{R,Fe}} = P_{\mathrm{G,La}} - P_{\mathrm{R,La}} - P_{\mathrm{R,Cu}} = 187{,}1\,\mathrm{W} - 150\,\mathrm{W} - 19{,}44\,\mathrm{W} = 17{,}67\,\mathrm{W} RFe=USp2PR,Fe=(206,53 V)217,67 W=2414 ΩR_{\mathrm{Fe}} = \frac{U_{\mathrm{Sp}}^2}{P_{\mathrm{R,Fe}}} = \frac{(206{,}53\,\mathrm{V})^2}{17{,}67\,\mathrm{W}} = 2414\,\Omega I‾Fe=U‾SpRFe=206,53 V⋅ej24∘2414 Ω=85,56 mA⋅ej24∘\underline{I}_{\mathrm{Fe}} = \frac{\underline{U}_{\mathrm{Sp}}}{R_{\mathrm{Fe}}} = \frac{206{,}53\,\mathrm{V}\cdot \mathrm{e}^{\mathrm{j}24^{\circ}}}{2414\,\Omega} = 85{,}56\,\mathrm{mA}\cdot \mathrm{e}^{\mathrm{j}24^{\circ}} I‾L=I‾La−I‾Fe=1,8 A⋅e−j63,26∘−85,56 mA⋅ej24∘=1,798 A⋅e−j66∘\underline{I}_{\mathrm{L}} = \underline{I}_{\mathrm{La}} - \underline{I}_{\mathrm{Fe}} = 1{,}8\,\mathrm{A}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}} - 85{,}56\,\mathrm{mA}\cdot \mathrm{e}^{\mathrm{j}24^{\circ}} = 1{,}798\,\mathrm{A}\cdot \mathrm{e}^{-\mathrm{j}66^{\circ}} XL=USpIL=206,53 V1,798 A=114,87 ΩX_{\mathrm{L}} = \frac{U_{\mathrm{Sp}}}{I_{\mathrm{L}}} = \frac{206{,}53\,\mathrm{V}}{1{,}798\,\mathrm{A}} = 114{,}87\,\Omega LSp=XL2π⋅f=114,87 Ω2π⋅50 Hz=365,6 mHL_{\mathrm{Sp}} = \frac{X_{\mathrm{L}}}{2\pi\cdot f} = \frac{114{,}87\,\Omega}{2\pi\cdot 50\,\mathrm{Hz}} = 365{,}6\,\mathrm{mH} XC=12π⋅f⋅C=12π⋅50 Hz⋅18 μF=176,84 Ω⇒X‾C=176,84 Ω⋅e−j90∘X_{\mathrm{C}} = \frac{1}{2\pi\cdot f\cdot C} = \frac{1}{2\pi\cdot 50\,\mathrm{Hz}\cdot 18\,\mu\mathrm{F}} = 176{,}84\,\Omega \Rightarrow \underline{X}_{\mathrm{C}} = 176{,}84\,\Omega\cdot \mathrm{e}^{-\mathrm{j}90^{\circ}} I‾C=U‾X‾C=231 V176,84 Ω⋅e−j90∘=1,306 A⋅ej90∘\underline{I}_{\mathrm{C}} = \frac{\underline{U}}{\underline{X}_{\mathrm{C}}} = \frac{231\,\mathrm{V}}{176{,}84\,\Omega\cdot \mathrm{e}^{-\mathrm{j}90^{\circ}}} = 1{,}306\,\mathrm{A}\cdot \mathrm{e}^{\mathrm{j}90^{\circ}} I‾Rc=U‾RC=231 V1,8 MΩ=128,34 μA\underline{I}_{\mathrm{Rc}} = \frac{\underline{U}}{R_{\mathrm{C}}} = \frac{231\,\mathrm{V}}{1{,}8\,\mathrm{M}\Omega} = 128{,}34\,\mu\mathrm{A} I‾R,C=I‾C+I‾Rc≈1,306 A⋅ej90∘\underline{I}_{\mathrm{R,C}} = \underline{I}_{\mathrm{C}} + \underline{I}_{\mathrm{Rc}} \approx 1{,}306\,\mathrm{A}\cdot \mathrm{e}^{\mathrm{j}90^{\circ}} I‾=I‾La+I‾R,C=1,8 A⋅e−j63,26∘+1,306 A⋅ej90∘=0,864 A⋅e−j20,42∘\underline{I} = \underline{I}_{\mathrm{La}} + \underline{I}_{\mathrm{R,C}} = 1{,}8\,\mathrm{A}\cdot \mathrm{e}^{-\mathrm{j}63{,}26^{\circ}} + 1{,}306\,\mathrm{A}\cdot \mathrm{e}^{\mathrm{j}90^{\circ}} = 0{,}864\,\mathrm{A}\cdot \mathrm{e}^{-\mathrm{j}20{,}42^{\circ}}

1.3 Ersatzwiderstand RGR_{\mathrm{G}} der Impedanz Z‾\underline{Z}

Lösung: 250,56 Ω250{,}56\ \Omega

1.3 Ersatzinduktivität LGL_{\mathrm{G}} der Impedanz Z‾\underline{Z}

Lösung: 297 mH297\ \mathrm{mH} / 0,297 H0{,}297\ \mathrm{H}

Zeichnungen: 1.2 Spannungszeigerdiagramm und 1.3 Reihenersatzschaltung

Lösung: 1.2 Spannungszeigerdiagramm: Zeigerdiagramm in der Gaußschen Zahlenebene: - U‾C=231 V⋅ej0∘\underline{U}_{\mathrm{C}} = 231\,\mathrm{V}\cdot \mathrm{e}^{\mathrm{j}0^{\circ}} entlang der positiven reellen Achse. - U‾Dr≈207 V⋅ej21∘\underline{U}_{\mathrm{Dr}} \approx 207\,\mathrm{V}\cdot \mathrm{e}^{\mathrm{j}21^{\circ}} (bzw. Hinweis: 205 V⋅ej20∘205\,\mathrm{V}\cdot \mathrm{e}^{\mathrm{j}20^{\circ}}) im 1. Quadranten. - U‾La≈83,3 V⋅e−j63,3∘\underline{U}_{\mathrm{La}} \approx 83{,}3\,\mathrm{V}\cdot \mathrm{e}^{-\mathrm{j}63{,}3^{\circ}} (bzw. Hinweis: 80 V⋅e−j61∘80\,\mathrm{V}\cdot \mathrm{e}^{-\mathrm{j}61^{\circ}}) im 4. Quadranten. - Vektorielle Summe: U‾Dr+U‾La=U‾C\underline{U}_{\mathrm{Dr}} + \underline{U}_{\mathrm{La}} = \underline{U}_{\mathrm{C}}. 1.3 Ersatzschaltung: Reihenschaltung aus dem ohmschen Ersatzwiderstand RGR_\mathrm{G} und der Ersatzinduktivität LGL_\mathrm{G}.
