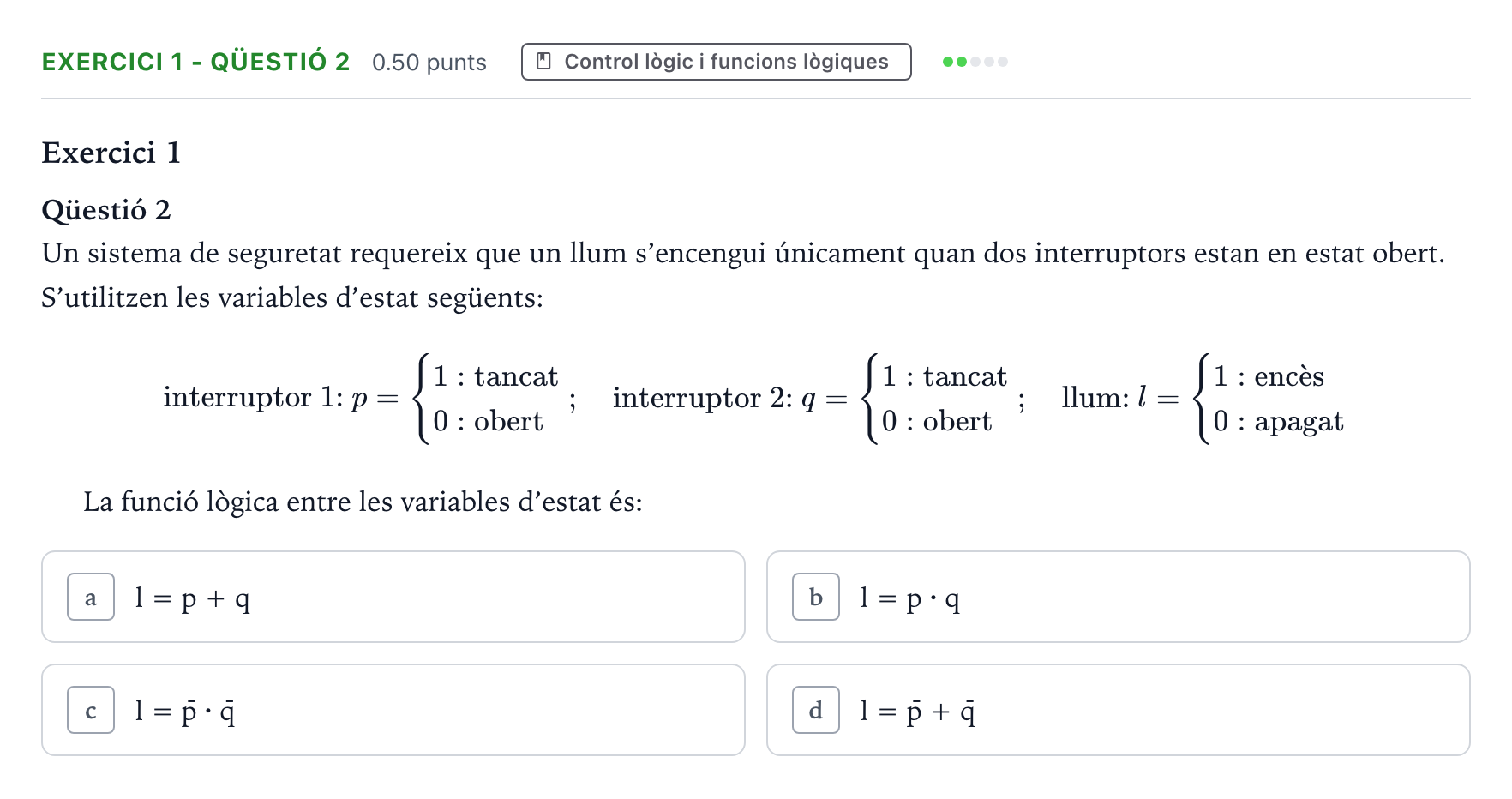

Exercici 1 - Qüestió 2 · Tecnologia Industrial Selectividad Cataluña Juny Serie 4 2025

Exercici 1

Qüestió 2

Un sistema de seguretat requereix que un llum s’encengui únicament quan dos interruptors estan en estat obert. S’utilitzen les variables d’estat següents:

$$\text{interruptor 1: } p = \begin{cases} 1: \text{tancat} \\ 0: \text{obert} \end{cases}; \quad \text{interruptor 2: } q = \begin{cases} 1: \text{tancat} \\ 0: \text{obert} \end{cases}; \quad \text{llum: } l = \begin{cases} 1: \text{encès} \\ 0: \text{apagat} \end{cases}$$

La funció lògica entre les variables d’estat és:
