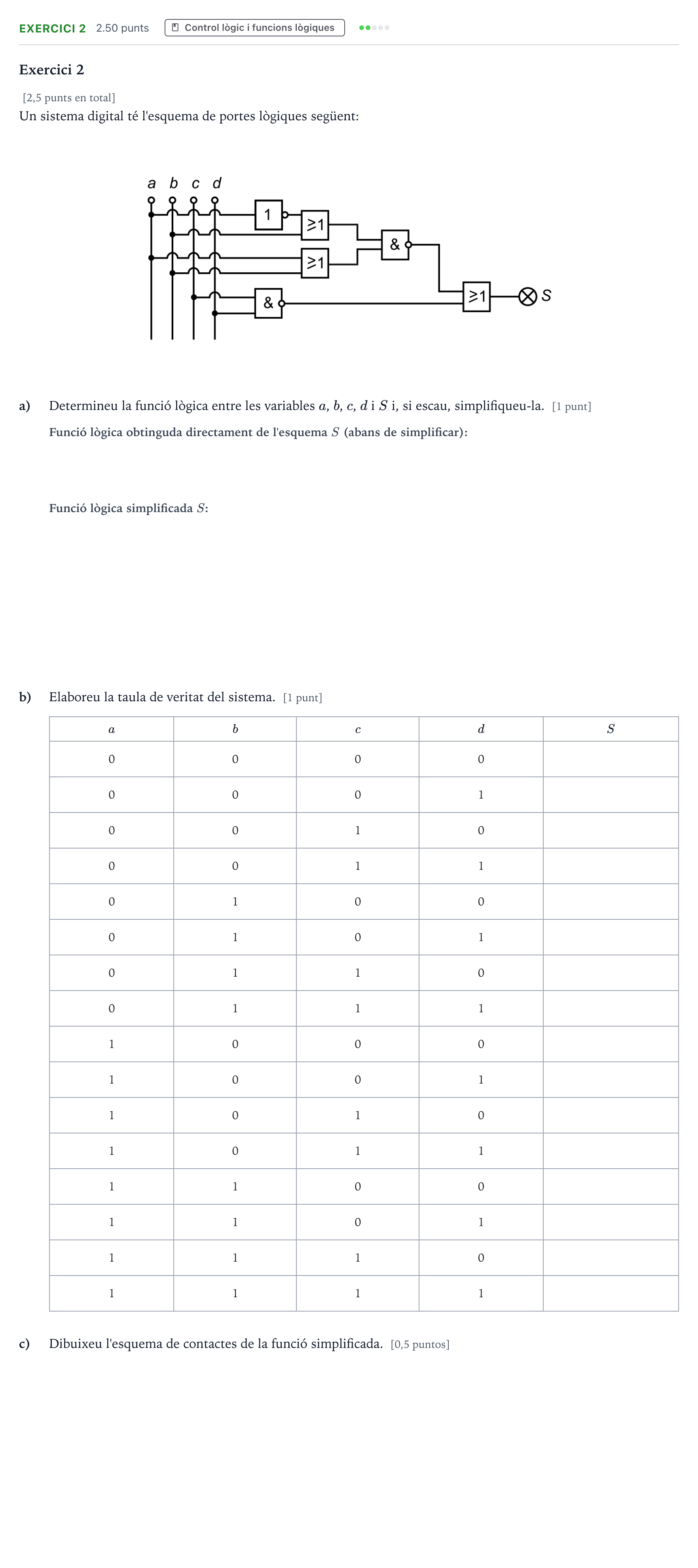

Exercici 2 · Tecnologia Industrial Selectividad Cataluña Setembre Serie 3 2022

a) Funció lògica obtinguda directament de l'esquema

Solución: $S = \overline{(\overline{a}+b)(a+b)} + (\overline{cd})$

a) Funció lògica simplificada

Solución: $S = \overline{b} + \overline{c} + \overline{d}$

b) Taula de veritat del sistema

Solución: 1 per a totes les combinacions excepte les dues combinacions on $b=1, c=1, d=1$ (és a dir, 0111 i 1111), en què $S=0$.

c) Dibuixeu l'esquema de contactes de la funció simplificada.

Solución: Esquema format per tres contactes normalment tancats (o accionats amb les variables negades $\overline{b}$, $\overline{c}$, $\overline{d}$) connectats en paral·lel entre la línia d'alimentació i la càrrega/bombeta $S$.
