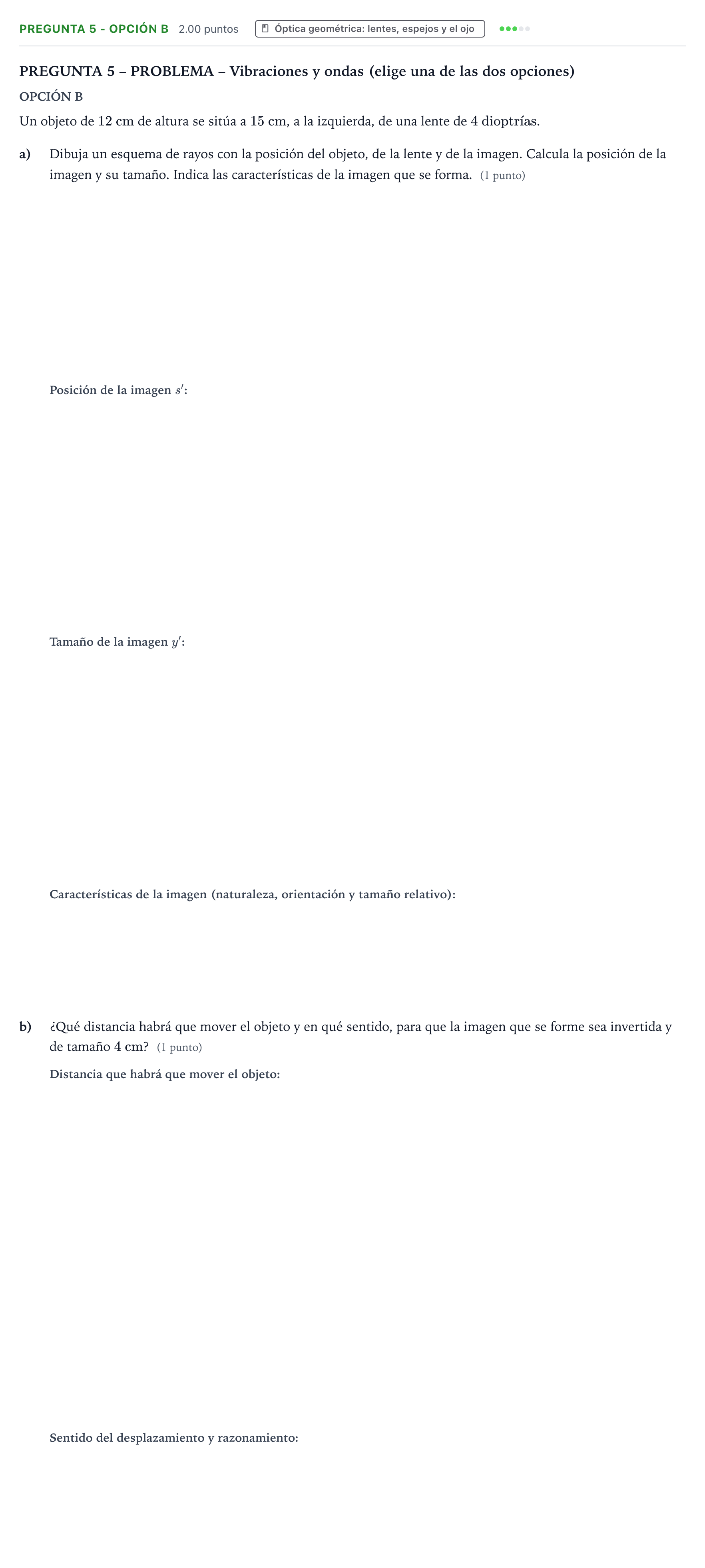

Pregunta 5 - Opción B · Física PAU Valencia Ordinaria 2025

a) Dibuja un esquema de rayos con la posición del objeto, de la lente y de la imagen.

Solución: Trazado de rayos para una lente convergente ($f' = 25\text{ cm}$) con el objeto situado entre el foco objeto y la lente ($s = -15\text{ cm}$): - Un rayo paralelo al eje óptico que, tras refractarse en la lente, pasa por el foco imagen $F'$. - Un rayo que pasa por el centro óptico sin desviarse. Las prolongaciones hacia atrás de los rayos refractados se cortan a la izquierda de la lente ($s' = -37{,}5\text{ cm}$), formando una imagen virtual, derecha y de mayor tamaño.

Calcula la posición de la imagen.

Solución: $-37{,}5\text{ cm}$ / $-0{,}375\text{ m}$

Calcula su tamaño.

Solución: $30\text{ cm}$ / $0{,}3\text{ m}$
