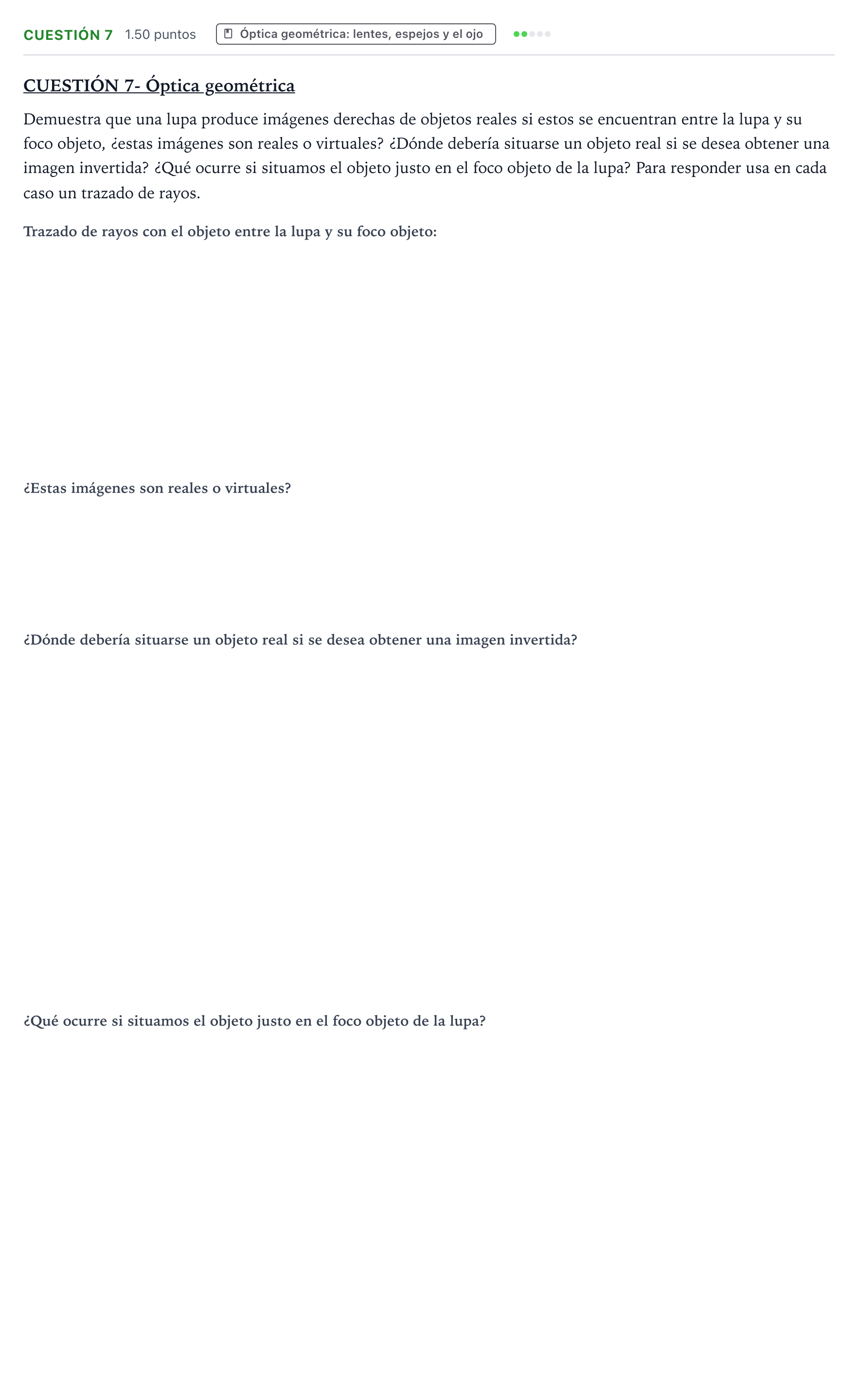

Cuestión 7 · Física PAU Valencia Extraordinaria 2023

¿Estas imágenes son reales o virtuales?

Solución: Virtuales (y derechas y de mayor tamaño que el objeto).

¿Dónde debería situarse un objeto real si se desea obtener una imagen invertida?

Solución: Más alejado de la lupa que su foco objeto ($|s| > f$): la imagen es real e invertida.

¿Qué ocurre si situamos el objeto justo en el foco objeto de la lupa?

Solución: No se forma imagen (se forma en el infinito): los rayos salen paralelos entre sí.

Para responder usa en cada caso un trazado de rayos.

Solución: Objeto entre la lupa y su foco objeto (0,3 p): lente convergente con los focos $F$ y $F'$ marcados a ambos lados. Desde el extremo del objeto, un rayo paralelo al eje que tras la lente pasa por $F'$ y otro que pasa por el centro óptico sin desviarse. Los dos rayos salen divergentes; sus prolongaciones (a trazos) hacia atrás se cortan en el lado del objeto, más lejos de la lente: la imagen es virtual, derecha y mayor. Objeto más alejado que el foco objeto (0,5 p): los mismos dos rayos se cortan al otro lado de la lente, por detrás de $F'$: la imagen es real e invertida. Objeto en el foco objeto (0,5 p): el rayo paralelo sale por $F'$ y el que pasa por el centro óptico no se desvía; los dos salen paralelos entre sí, no se cortan ni sus prolongaciones: la imagen se forma en el infinito (no hay imagen).
