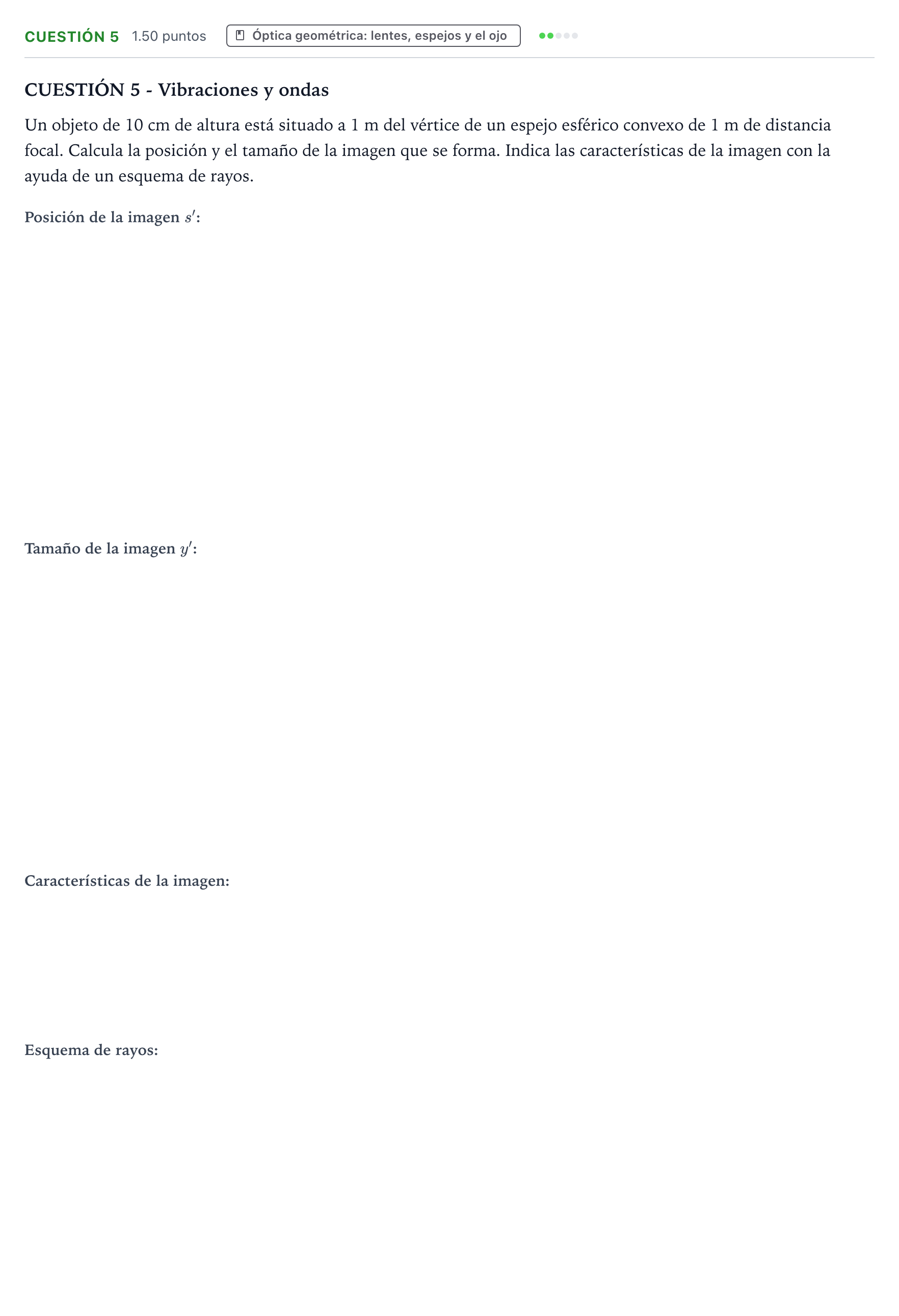

Cuestión 5 · Física PAU Valencia Extraordinaria 2024

Calcula la posición de la imagen que se forma

Solución: $0{,}5$ m / $50$ cm

Calcula el tamaño de la imagen que se forma

Solución: $5$ cm / $0{,}05$ m

Indica las características de la imagen

Solución: Virtual, derecha y menor

con la ayuda de un esquema de rayos.

Solución: Trazado de rayos para un espejo esférico convexo con el objeto situado a la izquierda: 1. Rayo paralelo al eje óptico: incide en el espejo y se refleja de modo que su prolongación pasa por el foco $F$ (situado detrás del espejo, a la derecha). 2. Rayo que se dirige hacia el centro de curvatura $C$: incide perpendicularmente sobre el espejo y se refleja sobre sí mismo; su prolongación pasa por $C$. 3. (Opcional) Rayo que incide en el vértice $V$: se refleja simétricamente respecto al eje óptico. La intersección de las prolongaciones detrás del espejo determina la posición de la imagen virtual, derecha y de menor tamaño.
