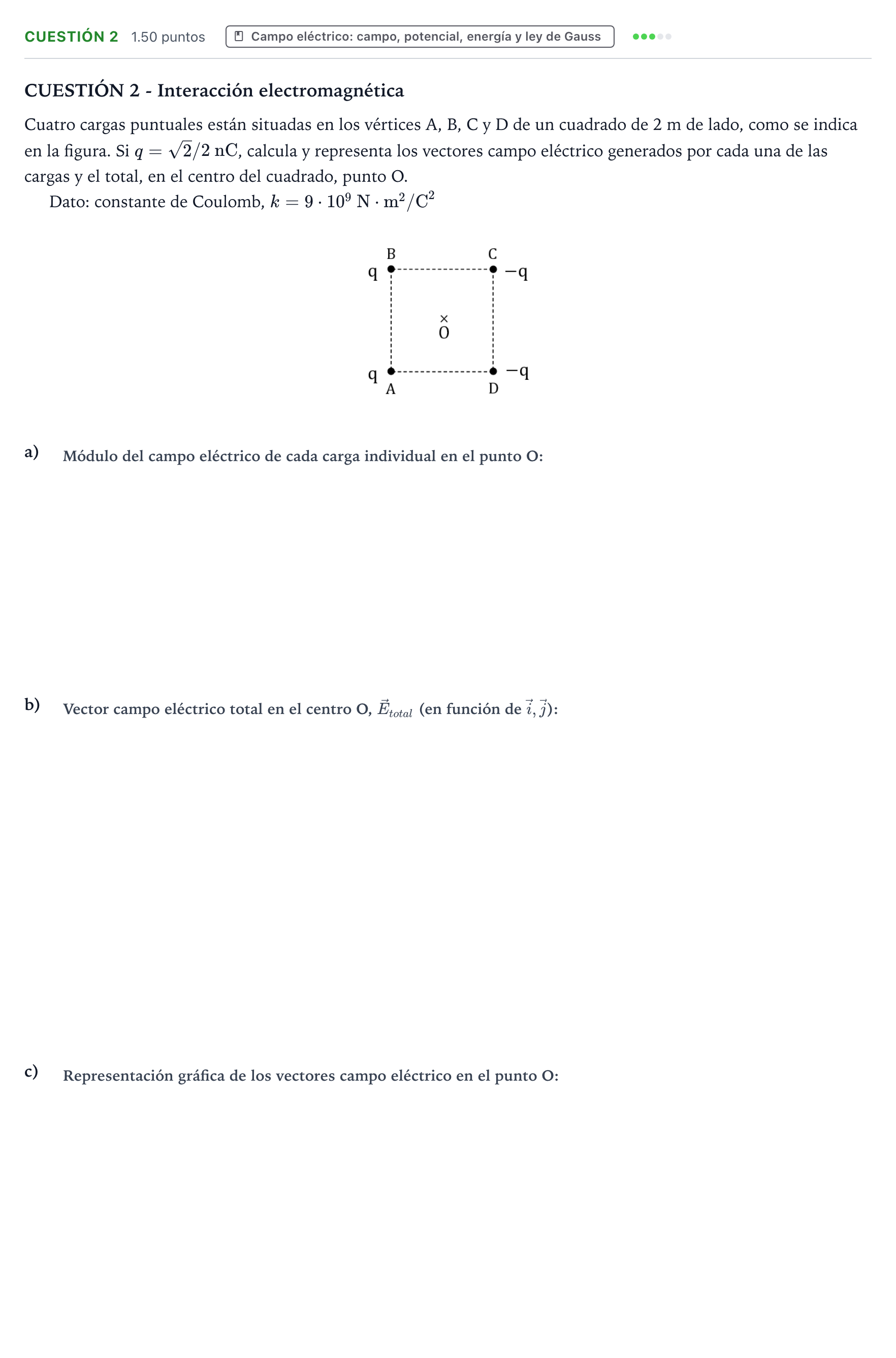

Cuestión 2 · Física PAU Valencia Extraordinaria 2021

Módulo del campo eléctrico de cada carga individual en el punto O:

Solución: $3{,}18$ N/C / $\frac{9\sqrt{2}}{4}$ N/C

Vector campo eléctrico total en el centro O, $\vec{E}_{total}$ (en función de $\vec{i},\vec{j}$):

Solución: $9\vec{i}$ N/C / $9\,\vec{i}$ N/C

Representación gráfica de los vectores campo eléctrico en el punto O:

Solución: En el punto O se deben dibujar: 1. Cuatro vectores de igual longitud: - $\vec{E}_A$ y $\vec{E}_C$ dirigidos a lo largo de la diagonal AC apuntando hacia C (hacia arriba a la derecha). - $\vec{E}_B$ y $\vec{E}_D$ dirigidos a lo largo de la diagonal BD apuntando hacia D (hacia abajo a la derecha). 2. El vector resultante $\vec{E}_{total}$, horizontal y dirigido hacia la derecha (sentido positivo del eje X), de longitud igual a la suma vectorial de los anteriores.
