Pregunta C.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2025
Tema: Perspectiva cónica aplicada al diseño de espacios y objetos · Del examen Ordinaria (2025)

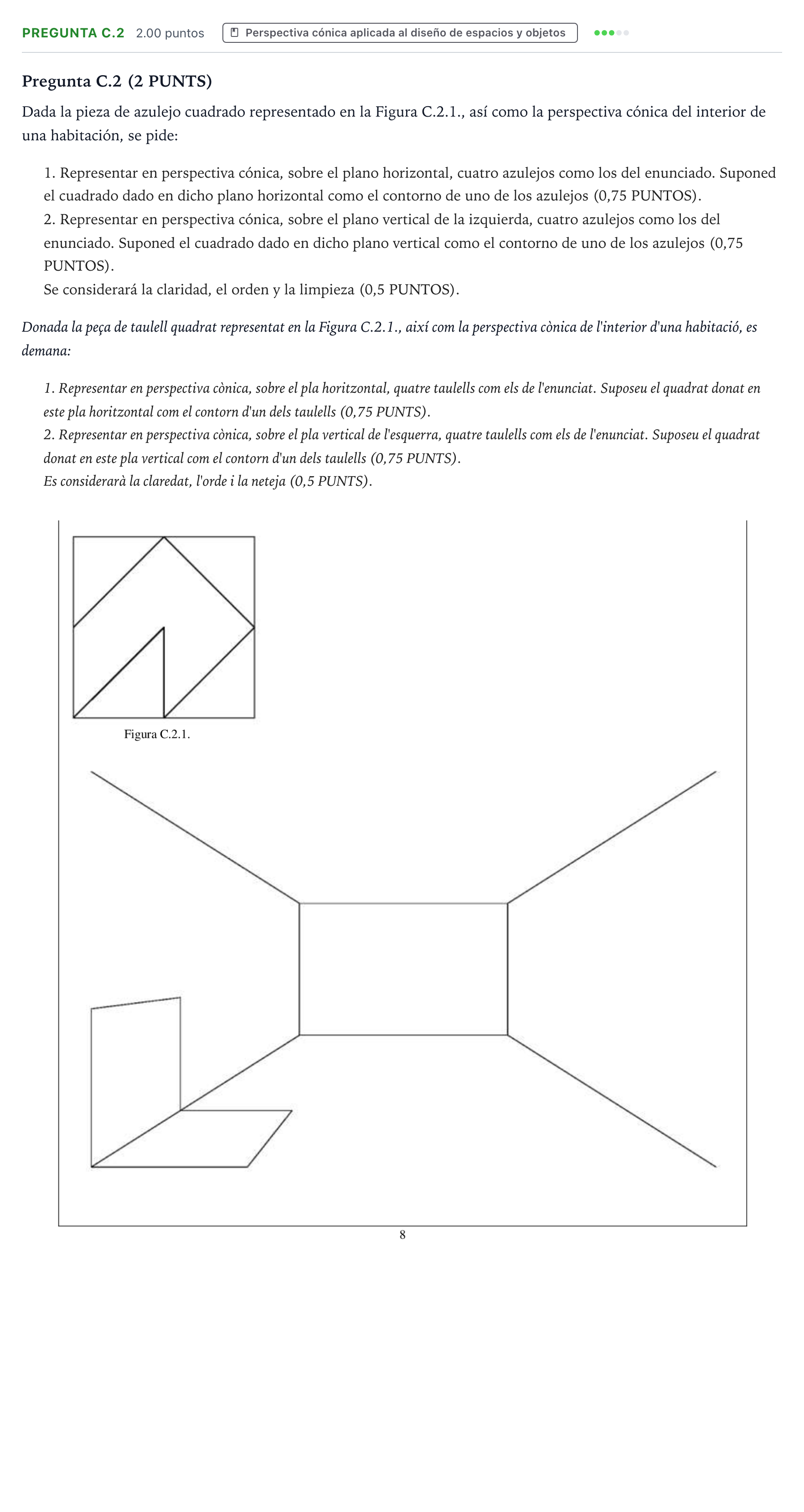

Enunciado
Pregunta C.2 (2 PUNTS)
Dada la pieza de azulejo cuadrado representado en la Figura C.2.1., así como la perspectiva cónica del interior de una habitación, se pide:
1. Representar en perspectiva cónica, sobre el plano horizontal, cuatro azulejos como los del enunciado. Suponed el cuadrado dado en dicho plano horizontal como el contorno de uno de los azulejos (0,75 PUNTOS).
2. Representar en perspectiva cónica, sobre el plano vertical de la izquierda, cuatro azulejos como los del enunciado. Suponed el cuadrado dado en dicho plano vertical como el contorno de uno de los azulejos (0,75 PUNTOS).
Se considerará la claridad, el orden y la limpieza (0,5 PUNTOS).
Donada la peça de taulell quadrat representat en la Figura C.2.1., així com la perspectiva cònica de l'interior d'una habitació, es demana:
1. Representar en perspectiva cònica, sobre el pla horitzontal, quatre taulells com els de l'enunciat. Suposeu el quadrat donat en este pla horitzontal com el contorn d'un dels taulells (0,75 PUNTS).
2. Representar en perspectiva cònica, sobre el pla vertical de l'esquerra, quatre taulells com els de l'enunciat. Suposeu el quadrat donat en este pla vertical com el contorn d'un dels taulells (0,75 PUNTS).
Es considerarà la claredat, l'orde i la neteja (0,5 PUNTS).
Solución
Según los criterios oficiales de corrección
Representación en perspectiva cónica de los azulejos sobre el plano horizontal y sobre el plano vertical de la izquierda.
Solución: Dibujo resuelto en perspectiva cónica: - Azulejos en horizontal (0,75 puntos): Trama de cuatro azulejos iguales colocados sobre el suelo fugando hacia el punto principal de fuga de la perspectiva (o paralelos a la línea de tierra según convenga), con los trazos internos y diagonales de la Figura C.2.1. correctamente trazados. - Azulejos en vertical (0,75 puntos): Trama de cuatro azulejos sobre el plano vertical izquierdo respetando las líneas verticales paralelas y las rectas de fuga de la pared hacia el punto de fuga, trasladando el diseño interno de la Figura C.2.1. - Claridad, orden y limpieza (0,5 puntos).
