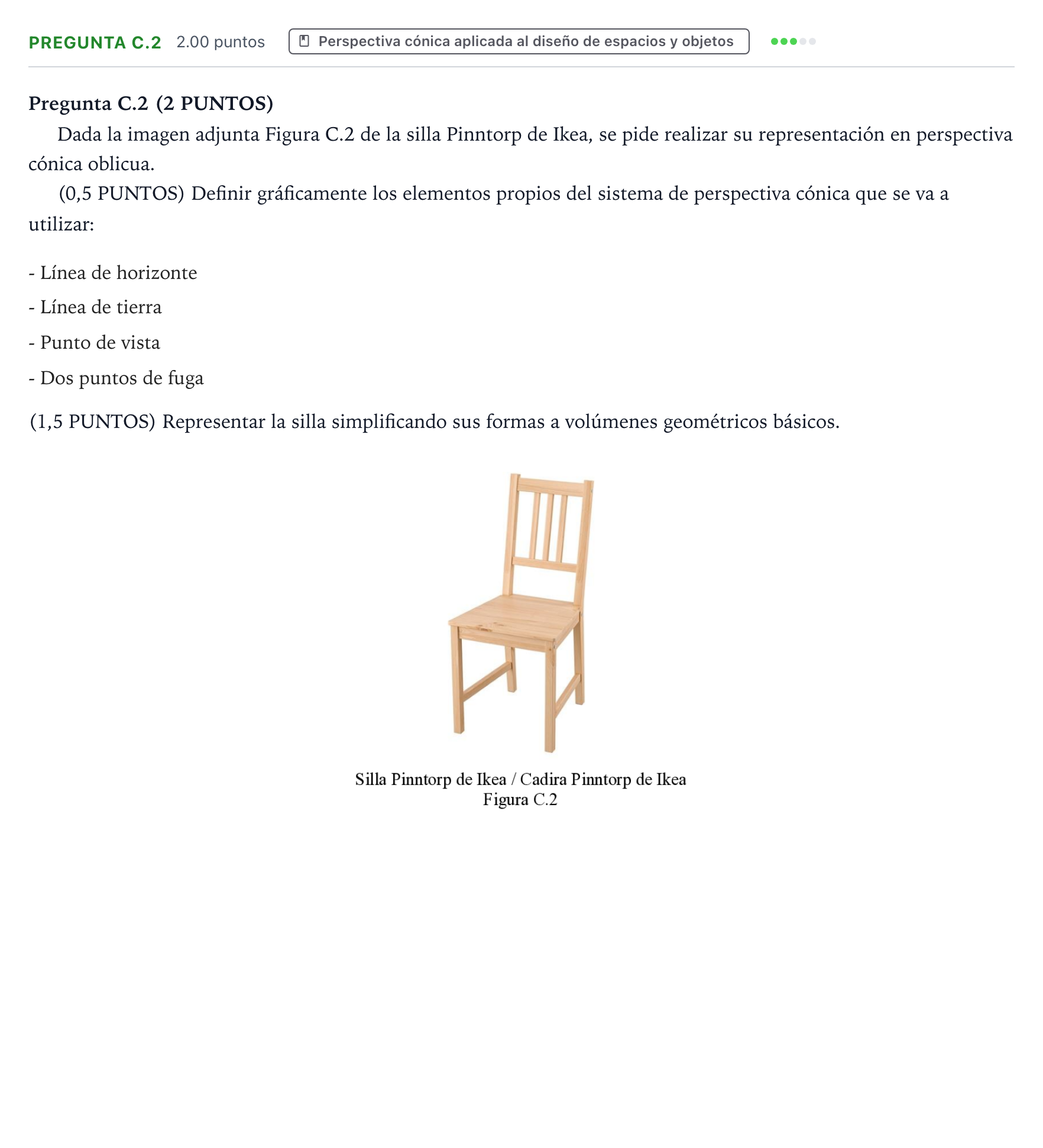

Pregunta C.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2026

Representar la silla en perspectiva cónica oblicua definiendo línea de horizonte, línea de tierra, punto de vista y dos puntos de fuga, y simplificando sus formas a volúmenes geométricos básicos.

Solución: Elementos del sistema. Una línea de tierra (LT) horizontal en la parte baja de la hoja y, por encima y paralela a ella, la línea de horizonte (LH), a la altura de los ojos del observador (por encima del asiento, para ver la silla desde arriba como en la foto). Sobre la LH, el punto de vista o punto principal (P), y a su izquierda y derecha los dos puntos de fuga (F1 y F2), bastante separados para evitar deformaciones. Todos ellos rotulados. Silla simplificada. Se parte de la arista vertical más cercana al observador, apoyada en la LT, como línea de medidas. Desde sus extremos se trazan rectas a F1 y F2 para construir: - el asiento, como un prisma rectangular bajo (una placa gruesa); - las cuatro patas, como prismas de sección cuadrada verticales bajo las esquinas del asiento; - los travesaños entre las patas, como prismas finos horizontales que fugan a F1 o F2; - el respaldo, prolongando las dos patas traseras hacia arriba con dos prismas verticales, unidos por un travesaño superior y otro inferior, y entre ellos tres listones verticales. Las aristas verticales se mantienen verticales y todas las horizontales convergen en F1 o F2 según su dirección. Las líneas de construcción, finas; el contorno de la silla, con trazo más grueso.
