Opción B.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2024

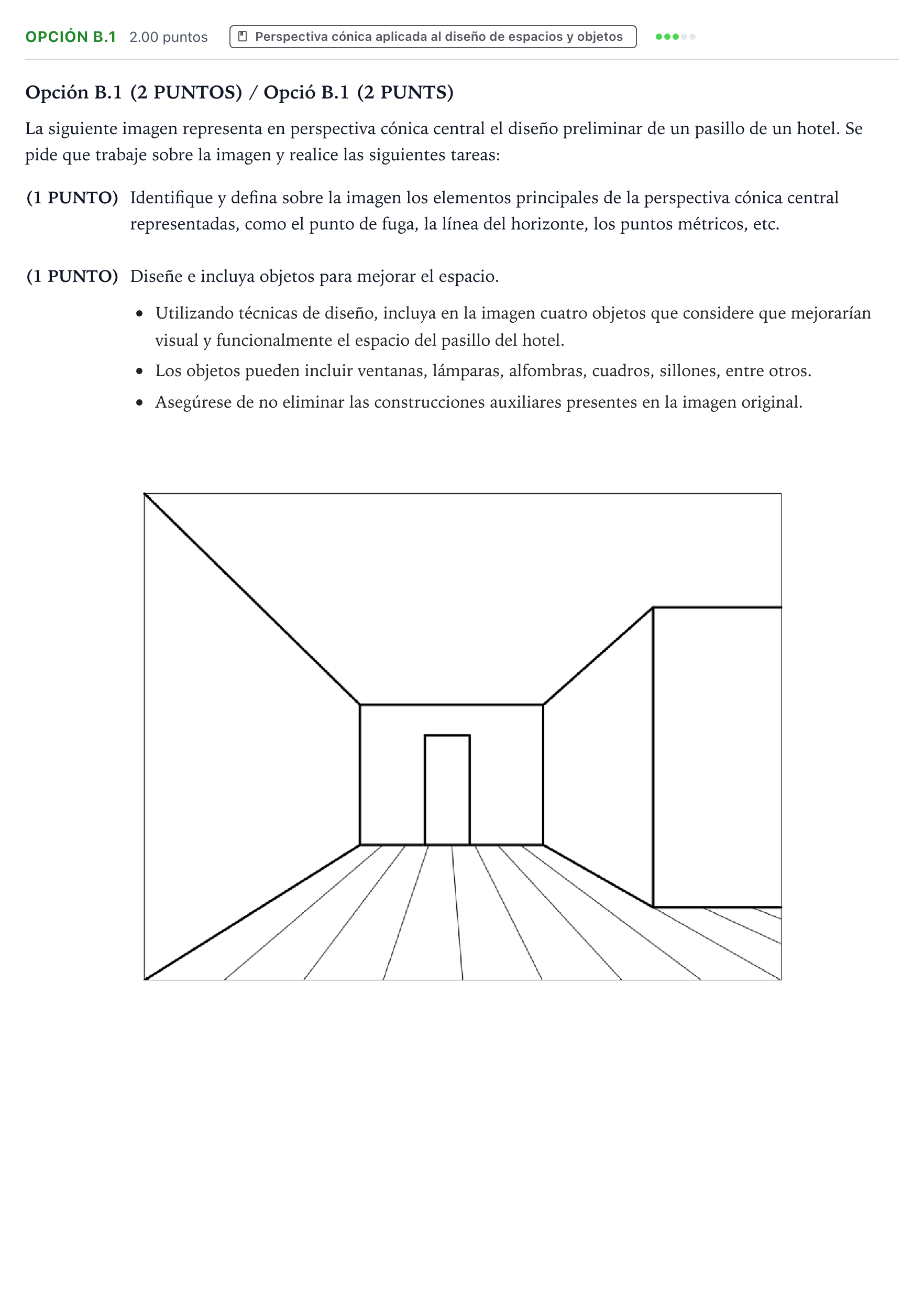

Opción B.1: Identificación de los elementos de la perspectiva cónica central y adición de cuatro objetos decorativos en perspectiva

Solución: Definición de los elementos de la perspectiva cónica (1 punto): - Punto de fuga ($F$ o $P$): intersección de las rectas que fugan en profundidad (aristas del suelo, techo y encuentros de pared). (0,25 p) - Línea de horizonte ($LH$): recta horizontal que pasa por el punto de fuga principal. (0,15 p) - Línea de tierra ($LT$): recta horizontal inferior de la pared del fondo o del plano del cuadro que delimita el plano geometral. (0,1 p) - Puntos métricos ($D, D'$ o $M, M'$): puntos situados sobre la línea de horizonte a una distancia igual a la distancia principal del punto de fuga, obtenidos mediante diagonales a 45° de las baldosas o módulos del suelo. (0,25 p) - Punto de vista ($V$): determinado a partir de la distancia a los puntos métricos abatido sobre el plano de cuadro. (0,25 p) Construcción de los elementos decorativos (1 punto): - Inclusión de 4 objetos (lámparas, alfombras, cuadros, sillones, ventanas, etc.) correctamente fugados hacia el punto de fuga o con sus correspondientes construcciones en perspectiva ($0{,}25\text{ p} \times 4$).
