Opción B.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2024
Tema: Perspectiva cónica aplicada al diseño de espacios y objetos · Del examen Ordinaria (2024)

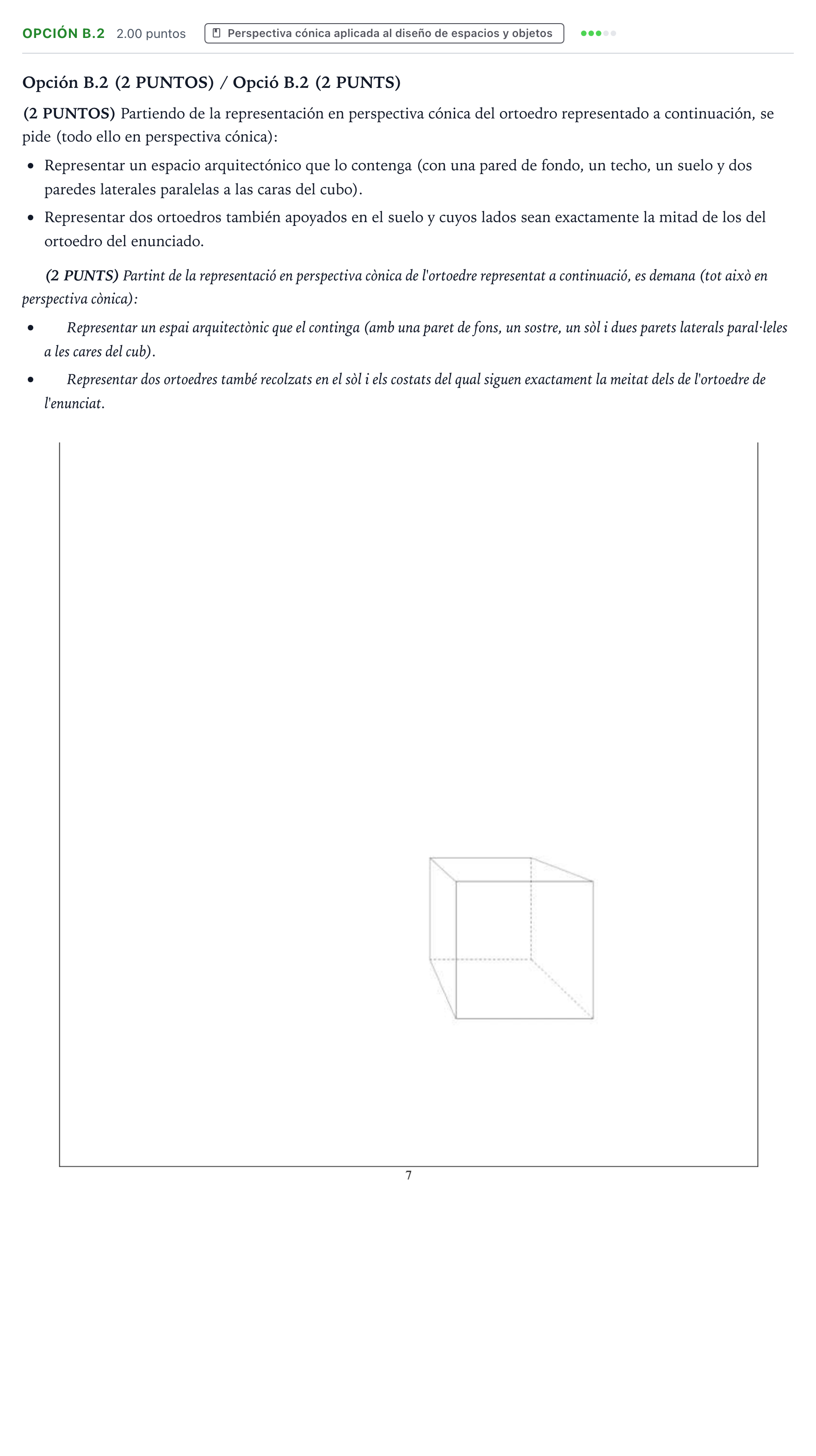

Enunciado
Opción B.2 (2 PUNTOS) / Opció B.2 (2 PUNTS)
(2 PUNTOS) Partiendo de la representación en perspectiva cónica del ortoedro representado a continuación, se pide (todo ello en perspectiva cónica): Representar un espacio arquitectónico que lo contenga (con una pared de fondo, un techo, un suelo y dos paredes laterales paralelas a las caras del cubo).
Representar dos ortoedros también apoyados en el suelo y cuyos lados sean exactamente la mitad de los del ortoedro del enunciado.
(2 PUNTS) Partint de la representació en perspectiva cònica de l'ortoedre representat a continuació, es demana (tot això en perspectiva cònica): Representar un espai arquitectònic que el continga (amb una paret de fons, un sostre, un sòl i dues parets laterals paral·leles a les cares del cub).
Representar dos ortoedres també recolzats en el sòl i els costats del qual siguen exactament la meitat dels de l'ortoedre de l'enunciat.
Solución
Según los criterios oficiales de corrección
Representar un espacio arquitectónico que lo contenga y dos ortoedros de dimensiones mitad apoyados en el suelo.
Solución: Construcción en perspectiva cónica consistente en: - Espacio arquitectónico envolvente que contiene al ortoedro original, formado por pared de fondo, techo, suelo y dos paredes laterales con aristas fugando a los mismos puntos de fuga del ortoedro (o frontales y perpendiculares si se trata de perspectiva frontal/oblicua paralela a las caras del cubo). - Dos ortoedros apoyados en el plano de suelo cuyas dimensiones (aristas en anchura, profundidad y altura) miden la mitad de las del ortoedro del enunciado, determinados mediante el trazado auxiliar de diagonales o reducción proporcional en perspectiva.
