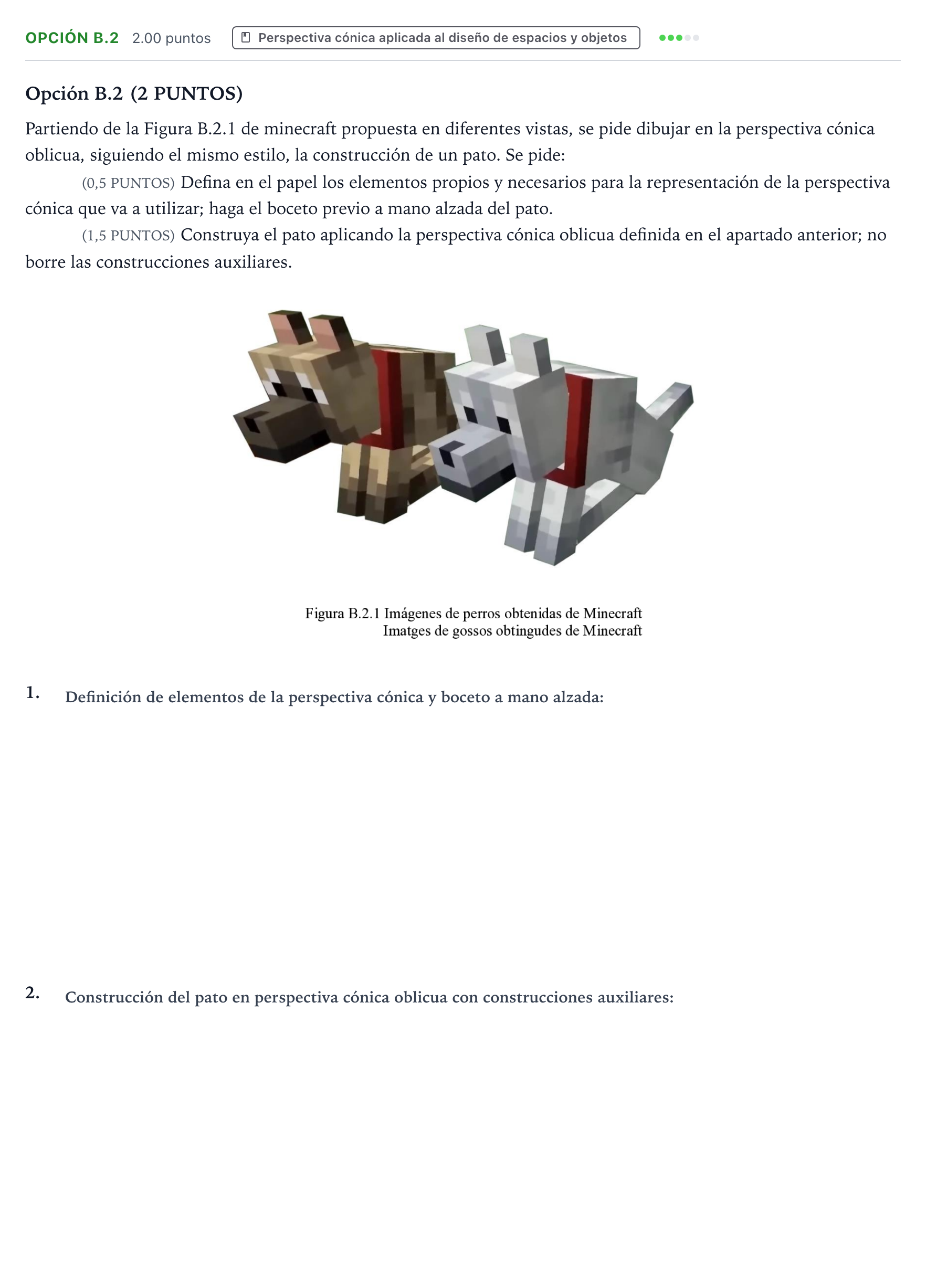

Opción B.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2024

Defina en el papel los elementos propios y necesarios para la representación de la perspectiva cónica que va a utilizar; haga el boceto previo a mano alzada del pato. Construya el pato aplicando la perspectiva cónica oblicua definida; no borre las construcciones auxiliares.

Solución: Elementos de la perspectiva y boceto: - Definición clara de la Línea de Horizonte (LH) y la Línea de Tierra (LT) paralelas. - Determinación de dos puntos de fuga ($F$ y $F'$) sobre la LH para la perspectiva cónica oblicua. - Boceto a mano alzada que descompone el pato en volúmenes ortoédricos sencillos con proporciones tipo Minecraft (cabeza, pico, cuerpo, alas y patas). Representación y construcción final del pato: - Trazado de las aristas fugando correctamente a $F$ y $F'$. - Alturas medidas sobre las perpendiculares a la LT en el plano del cuadro y fugadas hacia los puntos de fuga correspondientes. - Conservación de las líneas auxiliares y de construcción. - Aplicación de claroscuro / sombreado a lápiz para dar sensación de volumen y diferenciación de planos.
