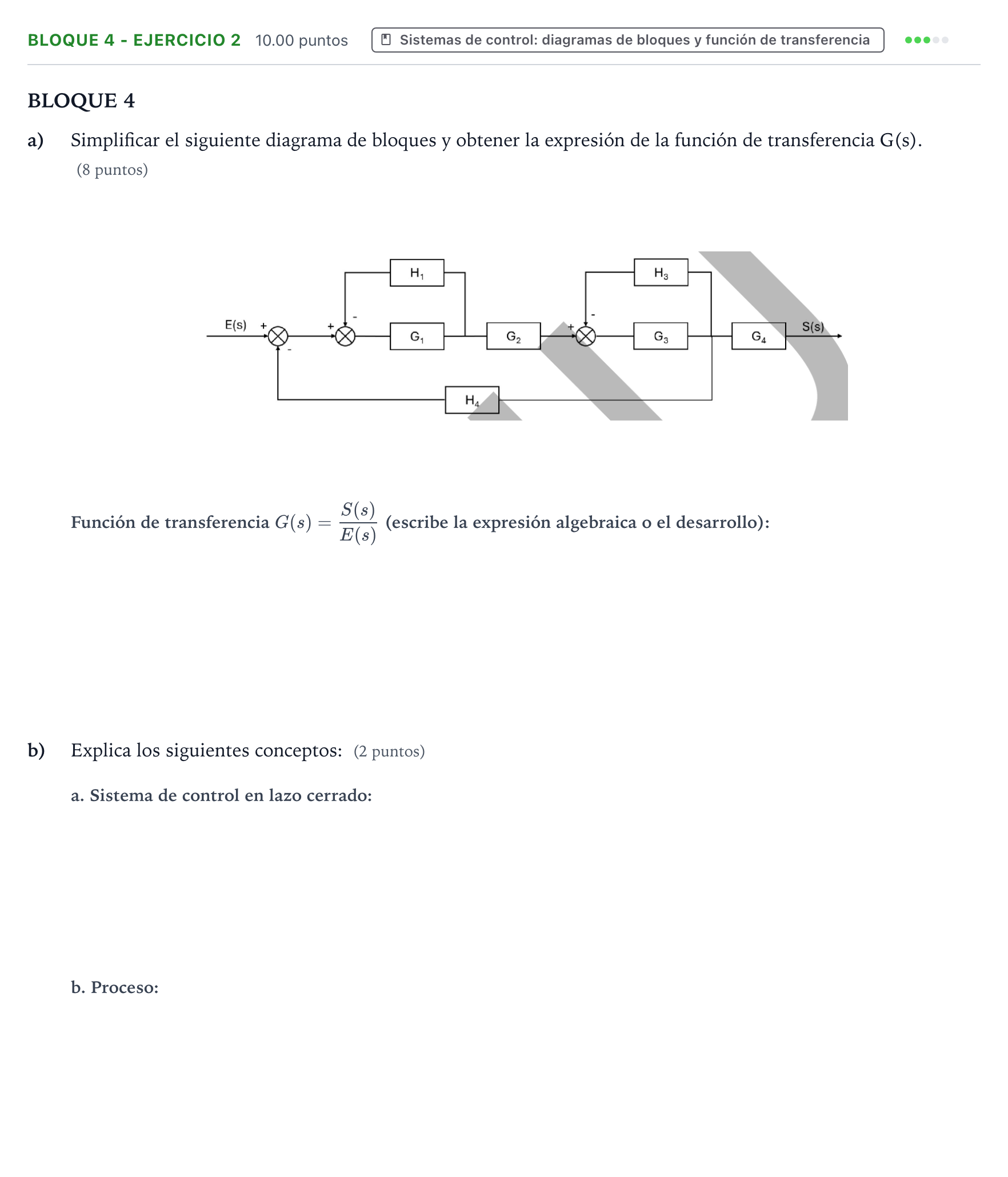

Bloque 4 - Ejercicio 2 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2026

a) Simplificar el siguiente diagrama de bloques y obtener la expresión de la función de transferencia G(s).

Solución: $$G(s) = \frac{G_1 G_2 G_3 G_4}{(1 + H_1 G_1)(1 + H_3 G_3) + H_4 G_1 G_2 G_3}$$

b) a. Sistema de control en lazo cerrado

Solución: Muestrea parte de la señal de salida y la lleva a la entrada. Para ello deben tener componentes de retroalimentación obligatoriamente.

b) b. Proceso

Solución: La sucesión de operaciones paso a paso que conduce a un resultado determinado.
