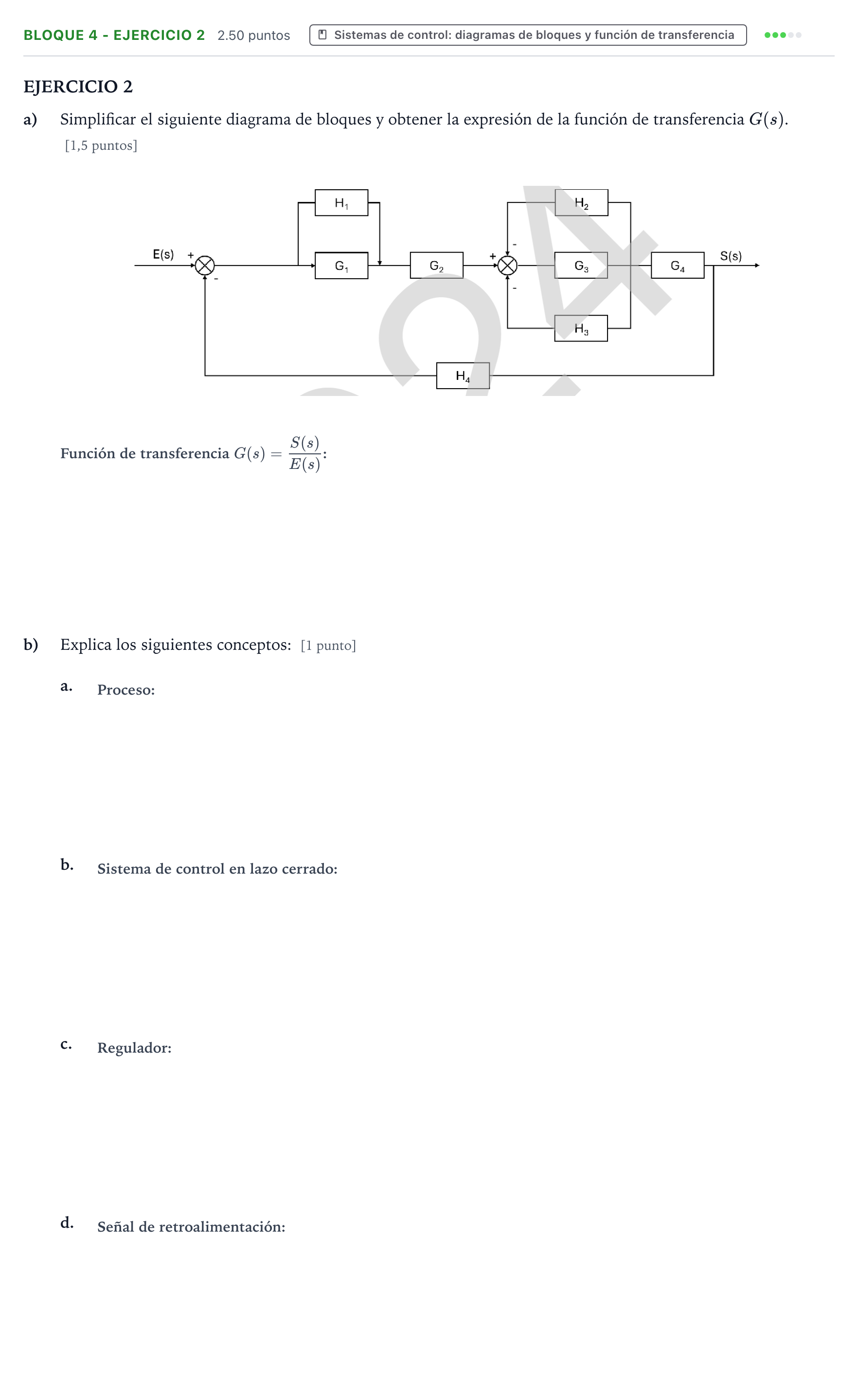

Bloque 4 - Ejercicio 2 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2024

a) Simplificar el siguiente diagrama de bloques y obtener la expresión de la función de transferencia G(s).

Solución: $$G(s) = \frac{G_2 G_3 G_4(H_1 + G_1)}{1 + (H_2 + H_3)G_3 + H_4 G_2 G_3 G_4(H_1 + G_1)}$$

b) a. Proceso.

Solución: La sucesión de operaciones paso a paso que conduce a un resultado determinado.

b) b. Sistema de control en lazo cerrado.

Solución: Muestrea parte de la señal de salida y la lleva a la entrada. Para ello deben tener componentes de retroalimentación obligatoriamente.

b) c. Regulador.

Solución: Son los que adaptan la señal procedente del comparador, normalmente dando potencia para gobernar al actuador.

b) d. Señal de retroalimentación.

Solución: Es la señal que se envía al comparador a partir de la monitorización de la variable controlada.
