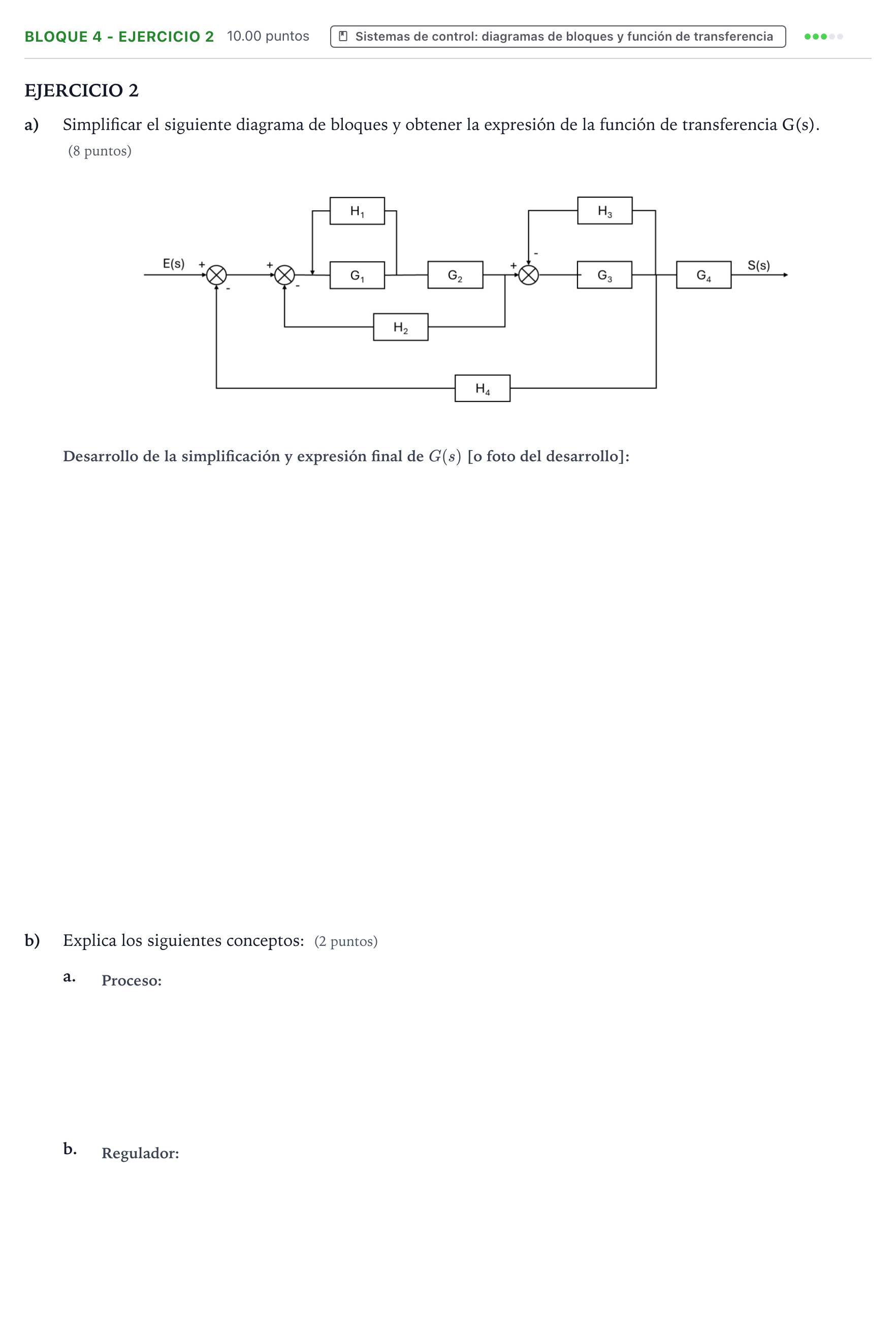

Bloque 4 - Ejercicio 2 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2025

a) Simplificar el siguiente diagrama de bloques y obtener la expresión de la función de transferencia G(s).

Solución: $$G(s) = \frac{G_1 G_2 G_3 G_4}{(1 + H_1 G_1 + H_2 G_1 G_2)(1 + H_3 G_3) + H_4 G_1 G_2 G_3}$$

b) a. Proceso.

Solución: La sucesión de operaciones paso a paso que conduce a un resultado determinado.

b) b. Regulador.

Solución: Son los que adaptan la señal procedente del comparador, normalmente dando potencia para gobernar al actuador.

Foto de la simplificación del diagrama de bloques

Solución: Desarrollo gráfico paso a paso: primero reducción del lazo interno con realimentación H2 en paralelo/bloque G2/(1+G2*H2), seguido de la combinación en serie de G1, G2 equivalente y G3, y finalmente la reducción del lazo de realimentación global H1.
