Problema 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Navarra Extraordinaria 2026
Tema: Perspectiva de un objeto de diseño a partir de sus vistas · Del examen Extraordinaria (2026)
Enunciado
2: SISTEMAS DE REPRESENTACIÓN (3,5 puntos)
Realiza el ejercicio propuesto.

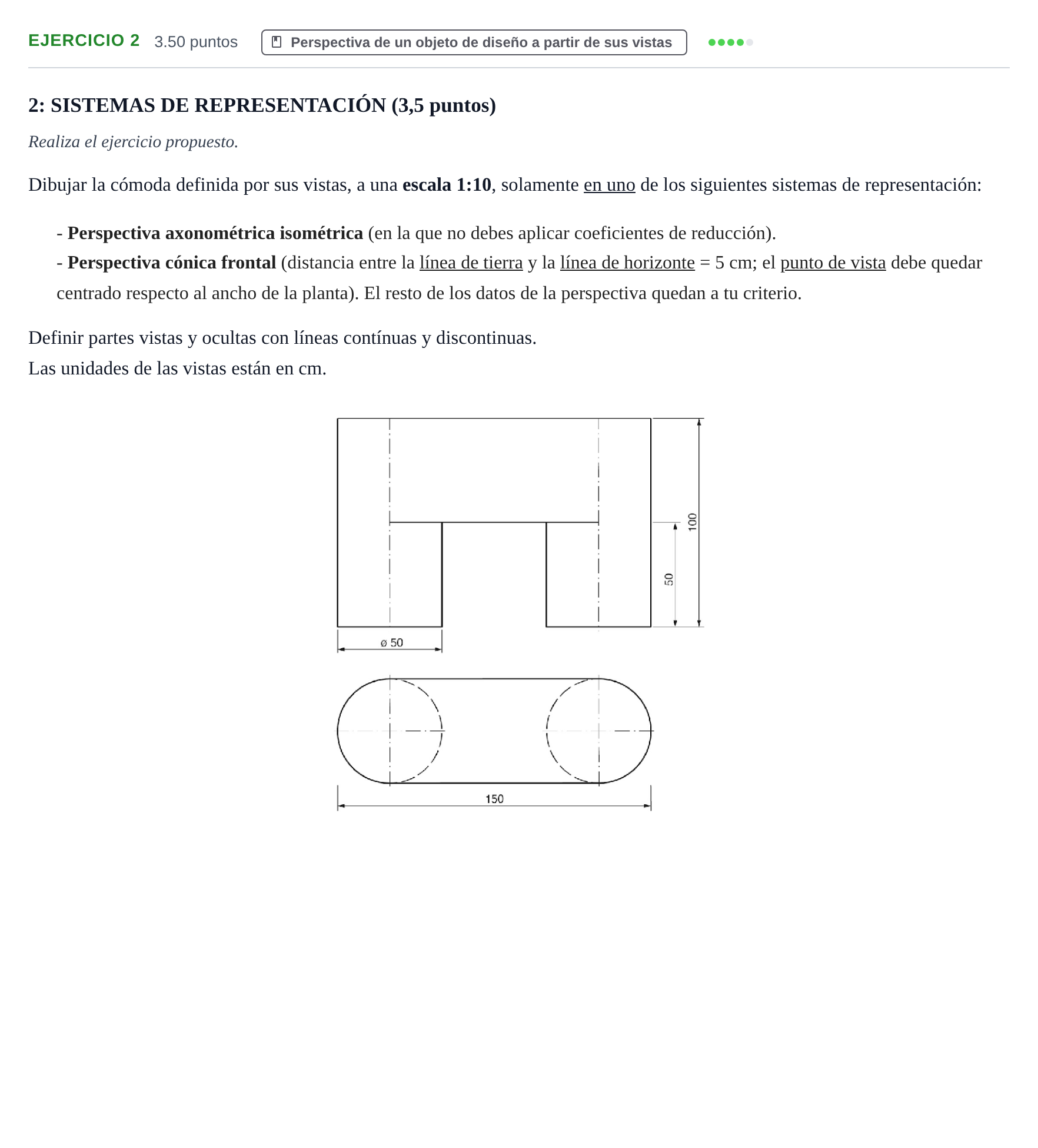

Dibujar la cómoda definida por sus vistas, a una escala 1:10, solamente en uno de los siguientes sistemas de representación:
- Perspectiva axonométrica isométrica (en la que no debes aplicar coeficientes de reducción).
- Perspectiva cónica frontal (distancia entre la línea de tierra y la línea de horizonte = 5 cm; el punto de vista debe quedar centrado respecto al ancho de la planta). El resto de los datos de la perspectiva quedan a tu criterio.
Definir partes vistas y ocultas con líneas contínuas y discontinuas.
Las unidades de las vistas están en cm.

Solución
Solución de AprenAI (no es la oficial)
DIBUJAR LA CÓMODA DEFINIDA POR SUS VISTAS, A UNA ESCALA 1:10, SOLAMENTE EN UNO DE LOS SIGUIENTES SISTEMAS DE REPRESENTACIÓN: - PERSPECTIVA AXONOMÉTRICA ISOMÉTRICA (EN LA QUE NO DEBES APLICAR COEFICIENTES DE REDUCCIÓN). - PERSPECTIVA CÓNICA FRONTAL (DISTANCIA ENTRE LA LÍNEA DE TIERRA Y LA LÍNEA DE HORIZONTE = 5 CM; EL PUNTO DE VISTA DEBE QUEDAR CENTRADO RESPECTO AL ANCHO DE LA PLANTA). EL RESTO DE LOS DATOS DE LA PERSPECTIVA QUEDAN A TU CRITERIO. DEFINIR PARTES VISTAS Y OCULTAS CON LÍNEAS CONTÍNUAS Y DISCONTINUAS. LAS UNIDADES DE LAS VISTAS ESTÁN EN CM.
Solución: 1. Conversión de medidas a escala 1:10: - Largo total: . - Ancho total / Diámetro de los extremos: (radio ). - Altura total: . - Altura de las patas / hueco inferior: . - Espesor del cuerpo superior: . - Diámetro de las dos patas cilíndricas: , situadas en los extremos cilíndricos. 2. Opción A: Perspectiva isométrica (sin reducción): - Trazado de los tres ejes a . - Construcción de las elipses isométricas correspondientes a las bases semicilíndricas y cilíndricas mediante el método del óvalo de cuatro centros o por puntos. - Representación de las dos patas cilíndricas de altura y el tablero continuo superior con extremos redondeados de espesor . - Líneas continuas para contornos vistos y líneas discontinuas para aristas y generatrices ocultas. 3. Opción B: Perspectiva cónica frontal: - Línea de tierra (LT) y Línea de horizonte (LH) paralelas separadas . - Punto principal centrado respecto a la proyección en planta de la pieza. - Posicionamiento de la planta en el plano geométrico y fuga de aristas perpendiculares a , utilizando los puntos métricos o de distancia (, ) para medir profundidades. - Representación de las curvas de nivel cónicas y contornos aparentes con diferenciación de vistas y ocultas.
