Problema 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Navarra Extraordinaria 2024

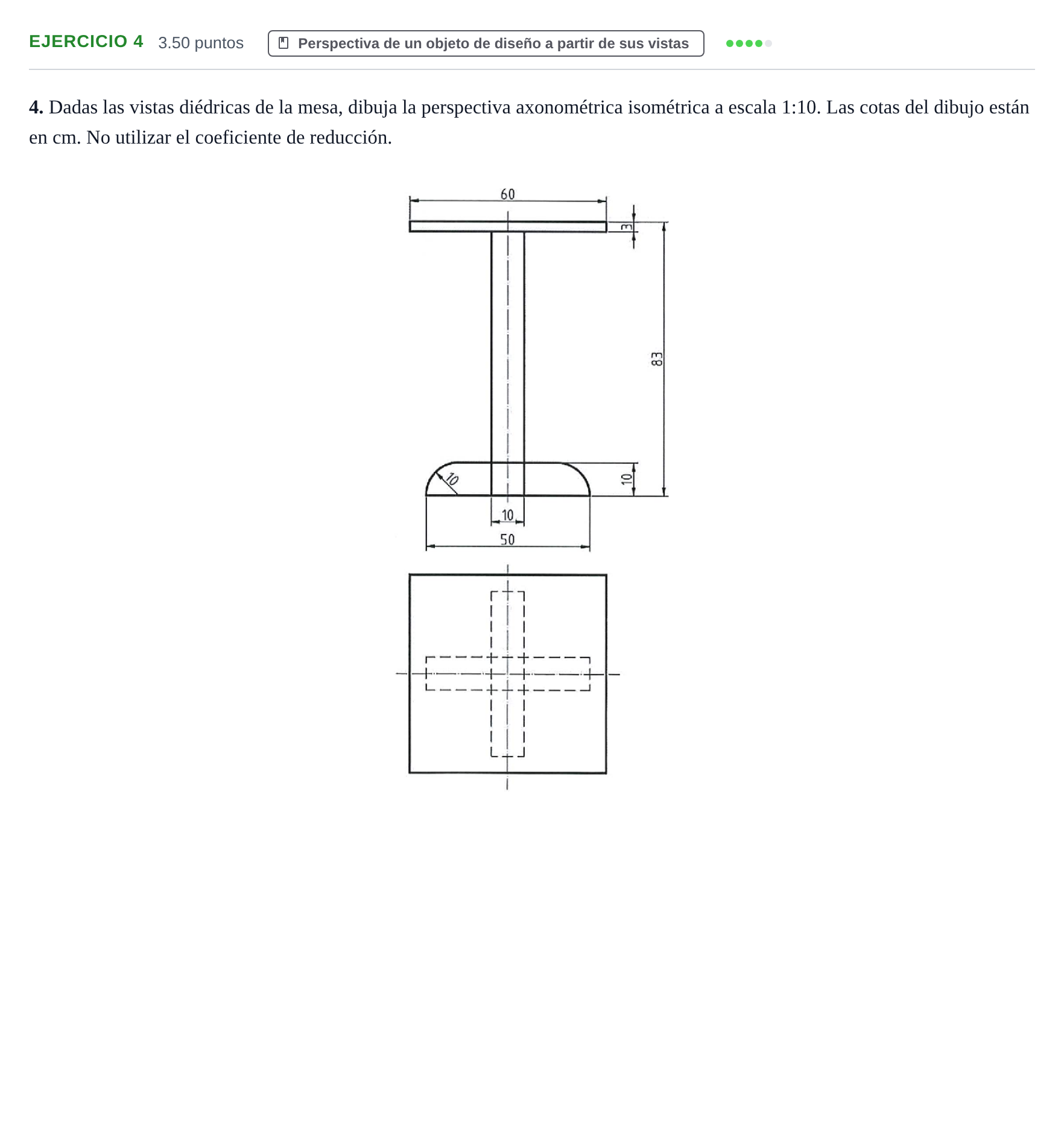

Dadas las vistas diédricas de la mesa, dibuja la perspectiva axonométrica isométrica a escala 1:10 sin reducción.

Solución: Dibujo en perspectiva isométrica simplificada (sin reducción isométrica) a escala 1:10 de la mesa: - Tres ejes axonométricos a 120° entre sí. - Medidas en el dibujo ($E = 1:10$): * Tablero superior cuadrado: lado $60\text{ cm} \rightarrow 60\text{ mm}$, espesor $3\text{ cm} \rightarrow 3\text{ mm}$. * Altura total: $83\text{ cm} \rightarrow 83\text{ mm}$. * Columna o pie central: prisma cuadrado de $10\times 10\text{ cm} \rightarrow 10\times 10\text{ mm}$, altura $70\text{ cm} \rightarrow 70\text{ mm}$. * Base inferior: forma de cruz de longitud total $50\text{ cm} \rightarrow 50\text{ mm}$, ancho de brazos $10\text{ cm} \rightarrow 10\text{ mm}$, altura $10\text{ cm} \rightarrow 10\text{ mm}$, con los extremos de los brazos redondeados con radio $R = 10\text{ cm} \rightarrow 10\text{ mm}$.
