Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Navarra Extraordinaria 2024

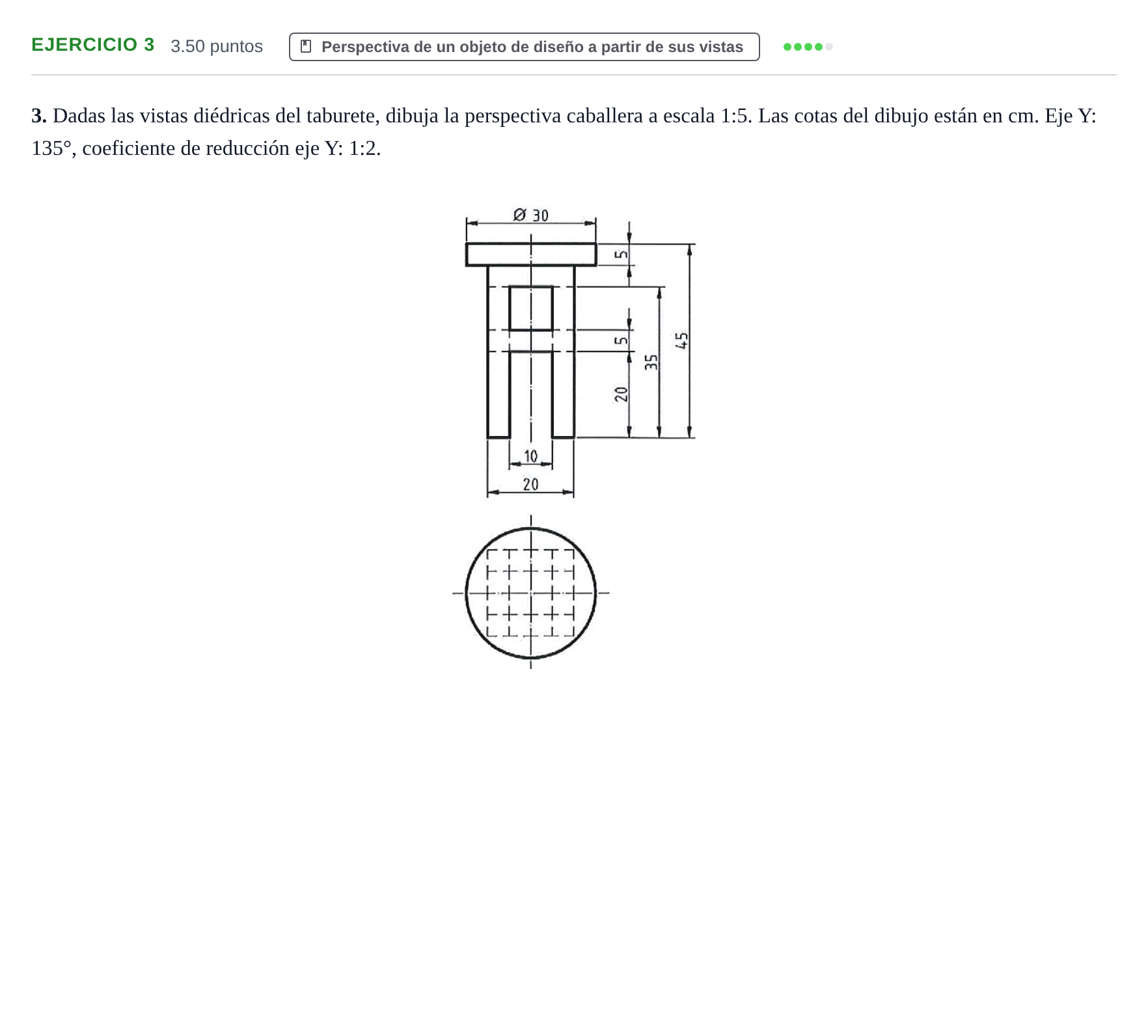

Dadas las vistas diédricas del taburete, dibuja la perspectiva caballera a escala 1:5 (eje Y a 135°, reducción 1:2).

Solución: Perspectiva caballera del taburete a escala 1:5 (X horizontal, Z vertical, eje Y a 135°, reducción k = 1/2 en Y): - Asiento: disco de Ø30 cm → Ø6 cm y grosor 5 cm → 1 cm, colocado arriba (de 8 a 9 cm en el dibujo). Es un cilindro de eje vertical cuyas bases se dibujan como elipses (6 cm en X y 3 cm en Y). - Cuerpo: prisma de base cuadrada 20×20 cm → 4 cm en X y 2 cm en Y (por k = 1/2), con altura 40 cm → 8 cm. - Desde el suelo hasta 20 cm (4 cm en el dibujo) el cuerpo tiene ranuras pasantes de 10 cm de ancho (2 cm en X y 1 cm en Y) en las dos direcciones. Quedan así cuatro patas de 5×5 cm en las esquinas (1 cm en X y 0,5 cm en Y). - Entre 20 y 25 cm (4–5 cm en el dibujo) hay una banda maciza que une las patas. - Entre 25 y 35 cm (5–7 cm en el dibujo) hay una ventana cuadrada pasante de 10×10 cm en ambas direcciones, formando un hueco en cruz. - Entre 35 y 40 cm (7–8 cm en el dibujo) hay otra banda maciza bajo el asiento. - Las aristas vistas se dibujan con línea continua y las ocultas con discontinua (o se omiten).
