Ejercicio 1.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Navarra Extraordinaria 2026

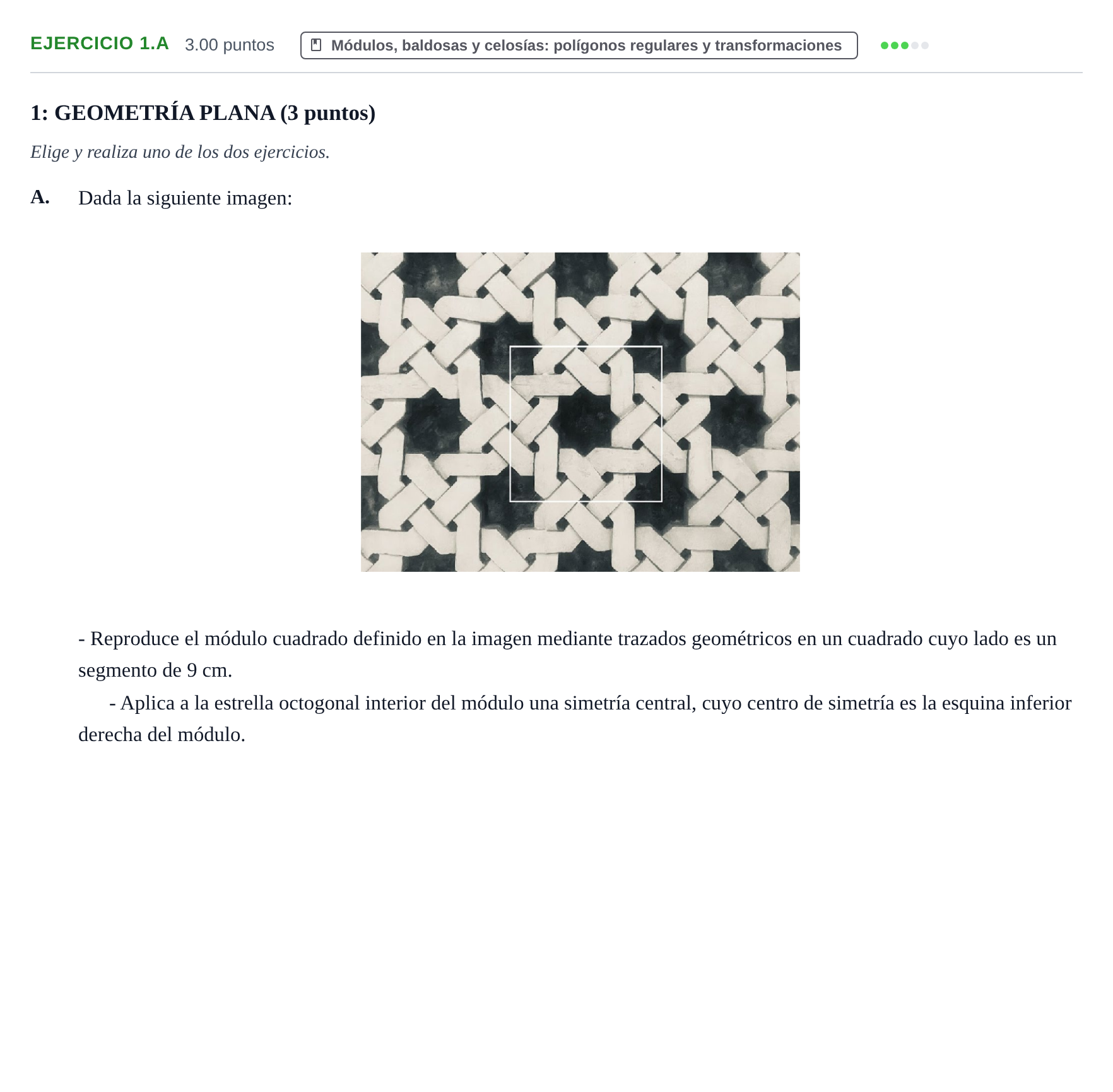

A. DADA LA SIGUIENTE IMAGEN: -REPRODUCE EL MÓDULO CUADRADO DEFINIDO EN LA IMAGEN MEDIANTE TRAZADOS GEOMÉTRICOS EN UN CUADRADO CUYO LADO ES UN SEGMENTO DE 9 CM. -APLICA A LA ESTRELLA OCTOGONAL INTERIOR DEL MÓDULO UNA SIMETRÍA CENTRAL, CUYO CENTRO DE SIMETRÍA ES LA ESQUINA INFERIOR DERECHA DEL MÓDULO.

Solución: 1. Trazado del módulo cuadrado: - Cuadrado de lado $l = 9\text{ cm}$. - Trazado de los ejes de simetría horizontal, vertical y diagonales. - Construcción de la estrella de 8 puntas centrada mediante superposición de dos cuadrados concéntricos girados $45^\circ$ (o división en 8 partes iguales) y trazado de las cintas entrelazadas con su anchura constante. 2. Simetría central: - Con centro en el vértice inferior derecho del cuadrado original ($O$), se trasladan todos los vértices de la estrella octogonal central trazando rectas que pasen por $O$ y llevando distancias iguales en sentido opuesto ($OP' = OP$). - La estrella transformada queda situada fuera del cuadrado original, simétrica respecto a dicho vértice.
