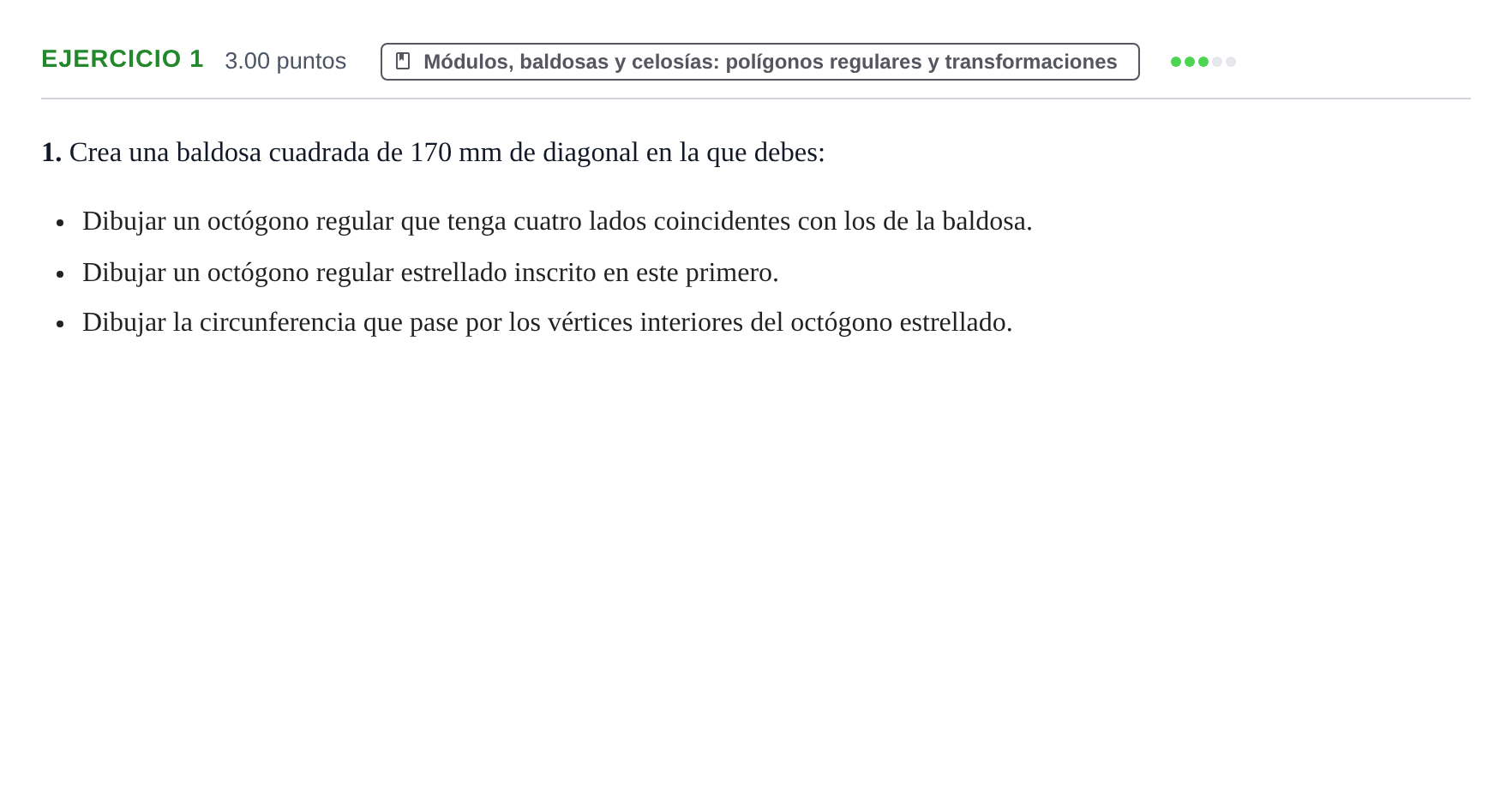

Problema 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Navarra Extraordinaria 2024

Crea una baldosa cuadrada de 170 mm de diagonal con un octógono regular circunscrito a la baldosa, un octógono estrellado de paso 3 inscrito y la circunferencia por sus vértices interiores.

Solución: Trazado geométrico completo que contiene: 1. Cuadrado de diagonal 170 mm (lado $\approx 120{,}2$ mm). 2. Octógono regular con 4 lados sobre los lados del cuadrado y 4 vértices truncando las esquinas mediante arcos de radio igual a la mitad de la diagonal desde los vértices del cuadrado. 3. Octógono estrellado regular (paso 3) obtenido uniendo los vértices del octógono de 3 en 3 alternativamente. 4. Circunferencia concéntrica tangente a las intersecciones o vértices interiores del polígono estrellado.
