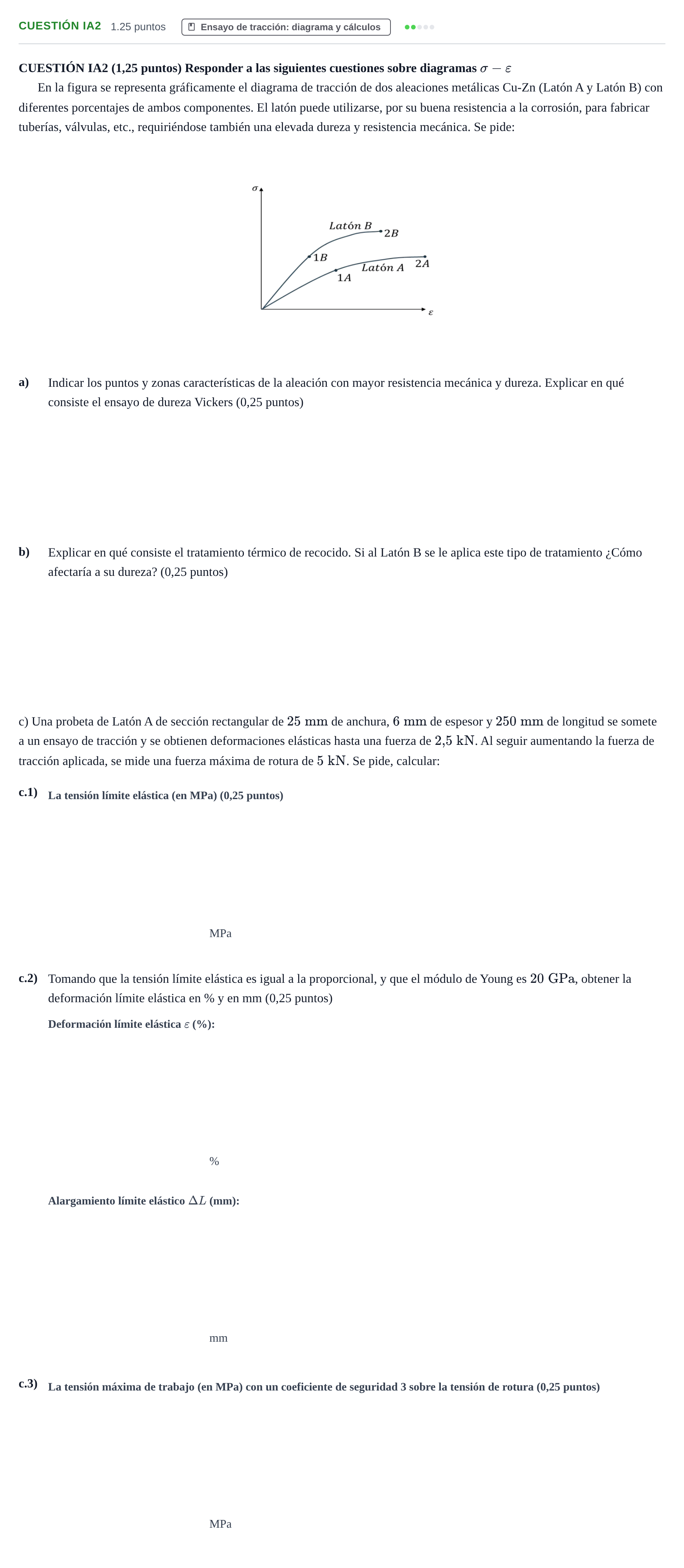

Cuestión IA2 · Tecnología e Ingeniería II PAU Murcia Ordinaria 2025

CUESTIÓN IA2 (1,25 puntos) Responder a las siguientes cuestiones sobre diagramas $\sigma - \varepsilon$

En la figura se representa gráficamente el diagrama de tracción de dos aleaciones metálicas Cu-Zn (Latón A y Latón B) con diferentes porcentajes de ambos componentes. El latón puede utilizarse, por su buena resistencia a la corrosión, para fabricar tuberías, válvulas, etc., requiriéndose también una elevada dureza y resistencia mecánica. Se pide:

a)

Indicar los puntos y zonas características de la aleación con mayor resistencia mecánica y dureza. Explicar en qué consiste el ensayo de dureza Vickers (0,25 puntos)

b)

Explicar en qué consiste el tratamiento térmico de recocido. Si al Latón B se le aplica este tipo de tratamiento ¿Cómo afectaría a su dureza? (0,25 puntos)

c) Una probeta de Latón A de sección rectangular de $25\text{ mm}$ de anchura, $6\text{ mm}$ de espesor y $250\text{ mm}$ de longitud se somete a un ensayo de tracción y se obtienen deformaciones elásticas hasta una fuerza de $2{,}5\text{ kN}$. Al seguir aumentando la fuerza de tracción aplicada, se mide una fuerza máxima de rotura de $5\text{ kN}$. Se pide, calcular:

c.1)

MPa

c.2)

Tomando que la tensión límite elástica es igual a la proporcional, y que el módulo de Young es $20\text{ GPa}$, obtener la deformación límite elástica en % y en mm (0,25 puntos)

%

mm

c.3)

MPa
