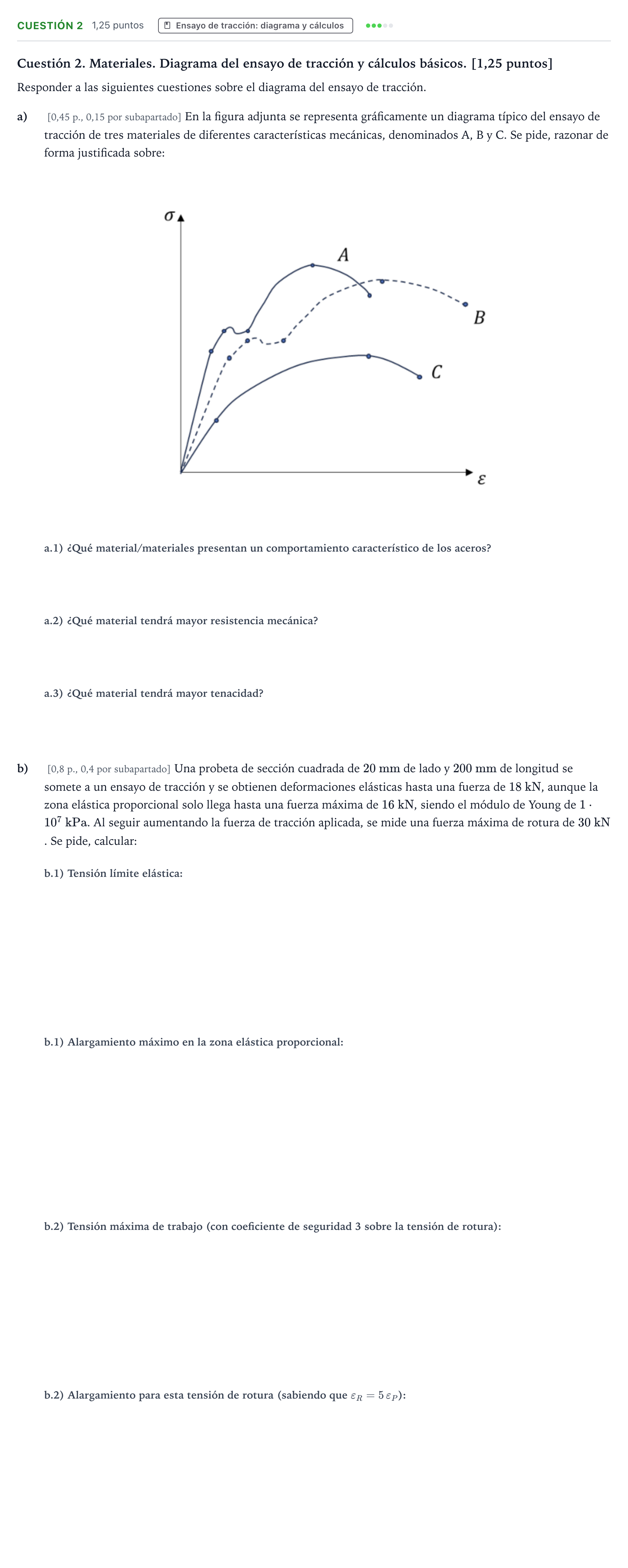

Cuestión 2 · Tecnología e Ingeniería II PAU Murcia Extraordinaria 2024

Cuestión 2. Materiales. Diagrama del ensayo de tracción y cálculos básicos. [1,25 puntos]

Responder a las siguientes cuestiones sobre el diagrama del ensayo de tracción.

a)

[0,45 p., 0,15 por subapartado] En la figura adjunta se representa gráficamente un diagrama típico del ensayo de tracción de tres materiales de diferentes características mecánicas, denominados A, B y C. Se pide, razonar de forma justificada sobre:

b)

[0,8 p., 0,4 por subapartado] Una probeta de sección cuadrada de $20\text{ mm}$ de lado y $200\text{ mm}$ de longitud se somete a un ensayo de tracción y se obtienen deformaciones elásticas hasta una fuerza de $18\text{ kN}$, aunque la zona elástica proporcional solo llega hasta una fuerza máxima de $16\text{ kN}$, siendo el módulo de Young de $1\cdot 10^7\text{ kPa}$. Al seguir aumentando la fuerza de tracción aplicada, se mide una fuerza máxima de rotura de $30\text{ kN}$. Se pide, calcular:
