Cuestión 2 · Tecnología e Ingeniería II PAU Murcia Ordinaria 2024

Cuestión 2. (1,25 puntos) Materiales: Diagrama del ensayo de tracción y cálculos básicos.

Responder a las siguientes cuestiones sobre el diagrama del ensayo de tracción:

a)

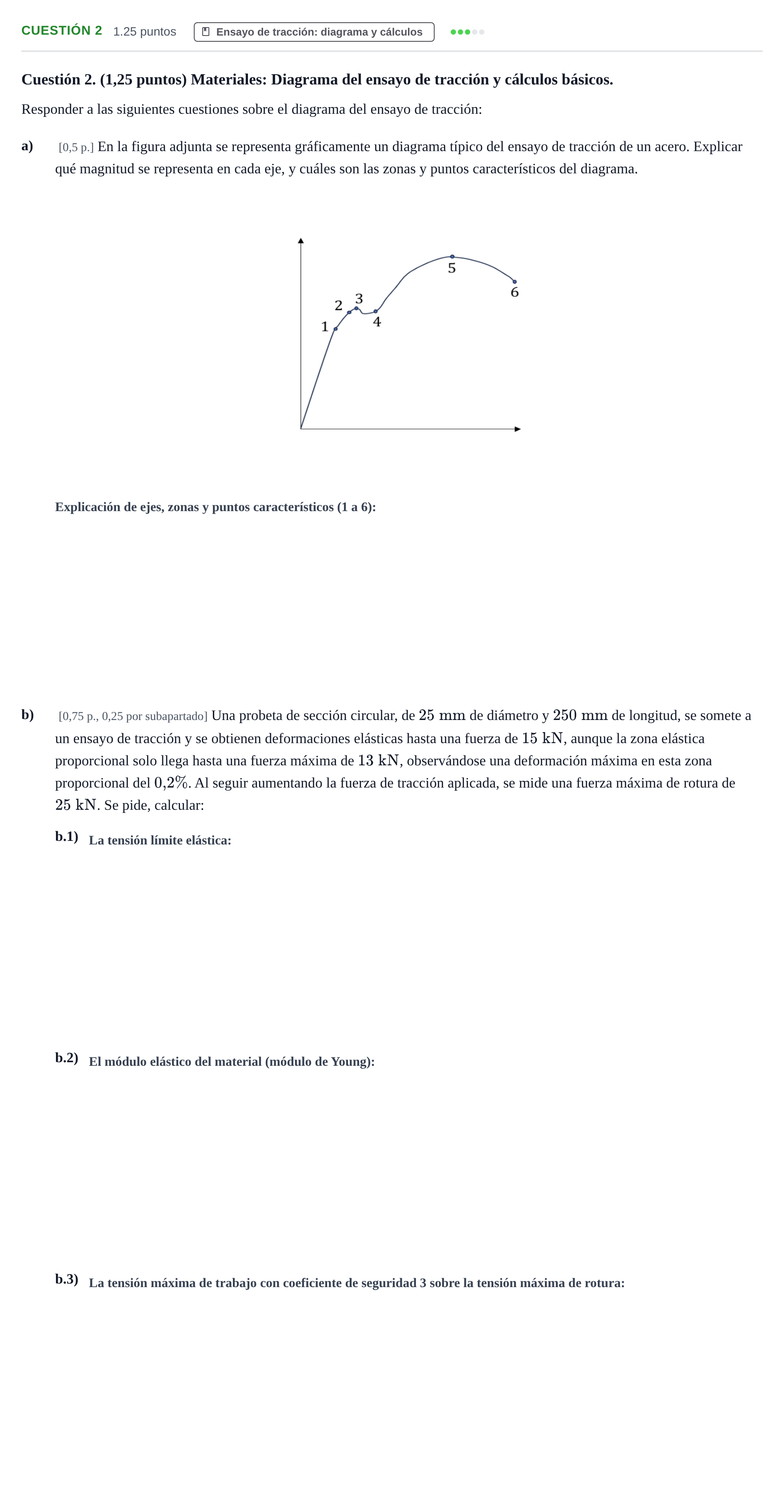

[0,5 p.] En la figura adjunta se representa gráficamente un diagrama típico del ensayo de tracción de un acero. Explicar qué magnitud se representa en cada eje, y cuáles son las zonas y puntos característicos del diagrama.

b)

[0,75 p., 0,25 por subapartado] Una probeta de sección circular, de $25\text{ mm}$ de diámetro y $250\text{ mm}$ de longitud, se somete a un ensayo de tracción y se obtienen deformaciones elásticas hasta una fuerza de $15\text{ kN}$, aunque la zona elástica proporcional solo llega hasta una fuerza máxima de $13\text{ kN}$, observándose una deformación máxima en esta zona proporcional del $0{,}2\%$. Al seguir aumentando la fuerza de tracción aplicada, se mide una fuerza máxima de rotura de $25\text{ kN}$. Se pide, calcular:

b.1)

b.2)

b.3)
