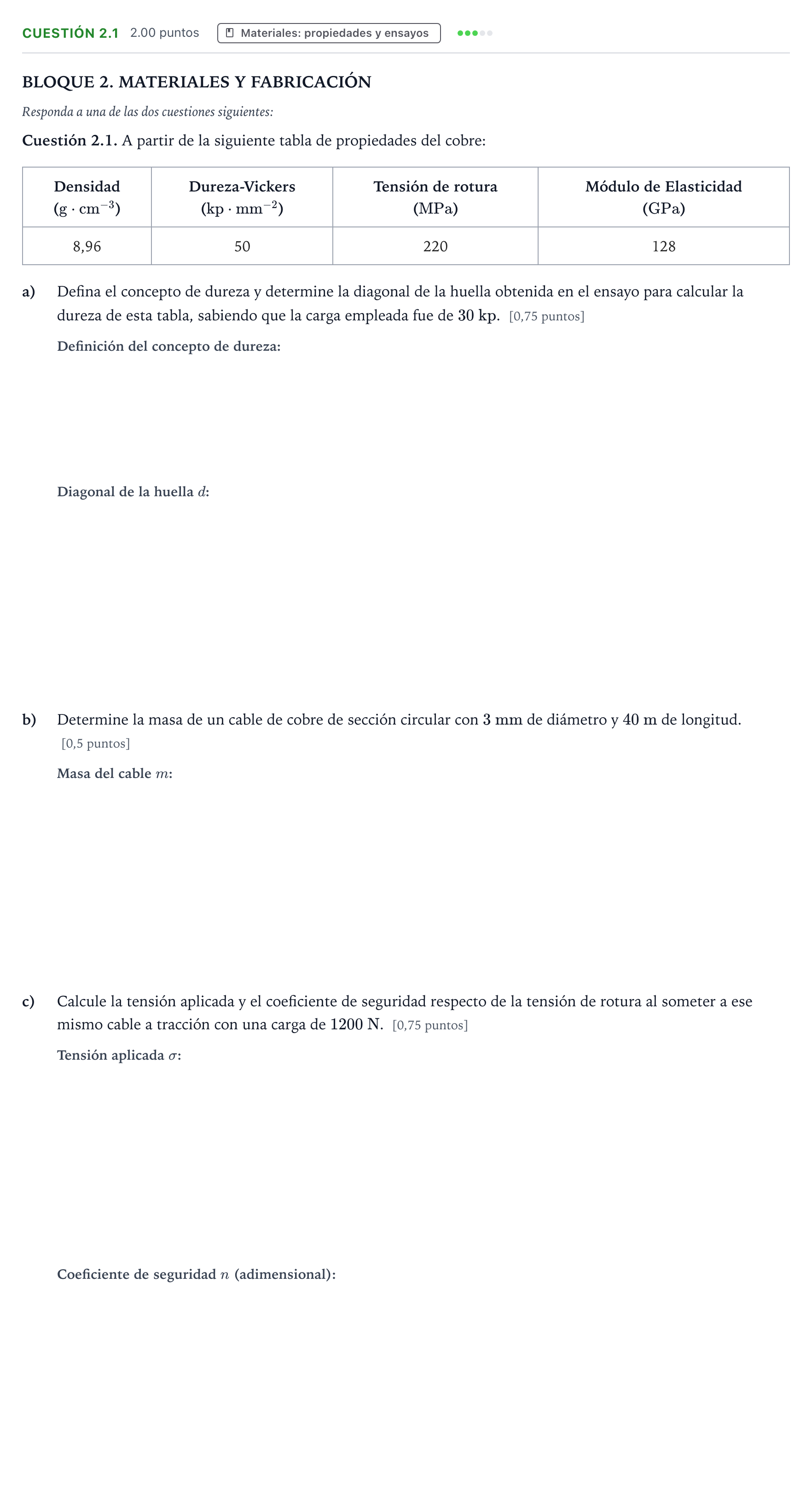

Cuestión 2.1 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2025

BLOQUE 2. MATERIALES Y FABRICACIÓN

Responda a una de las dos cuestiones siguientes:

Cuestión 2.1. A partir de la siguiente tabla de propiedades del cobre:

Densidad

($\mathrm{g\cdot cm^{-3}}$)

Dureza-Vickers

($\mathrm{kp\cdot mm^{-2}}$)

Tensión de rotura

($\mathrm{MPa}$)

Módulo de Elasticidad

($\mathrm{GPa}$)

8,96

50

220

128

a)

Defina el concepto de dureza y determine la diagonal de la huella obtenida en el ensayo para calcular la dureza de esta tabla, sabiendo que la carga empleada fue de $30\text{ kp}$. [0,75 puntos]

b)

Determine la masa de un cable de cobre de sección circular con $3\text{ mm}$ de diámetro y $40\text{ m}$ de longitud. [0,5 puntos]

c)

Calcule la tensión aplicada y el coeficiente de seguridad respecto de la tensión de rotura al someter a ese mismo cable a tracción con una carga de $1200\text{ N}$. [0,75 puntos]
