Enunciado

Pregunta A.4.- Se sitúa un objeto de altura hh a la izquierda de una lente convergente de distancia focal ff. La imagen del objeto que se forma es real, invertida y de igual tamaño.

a)

Determine, en función de ff, las posiciones del objeto y de la imagen con respecto a la lente.

b)

Realice el correspondiente trazado de rayos para la formación de la imagen.

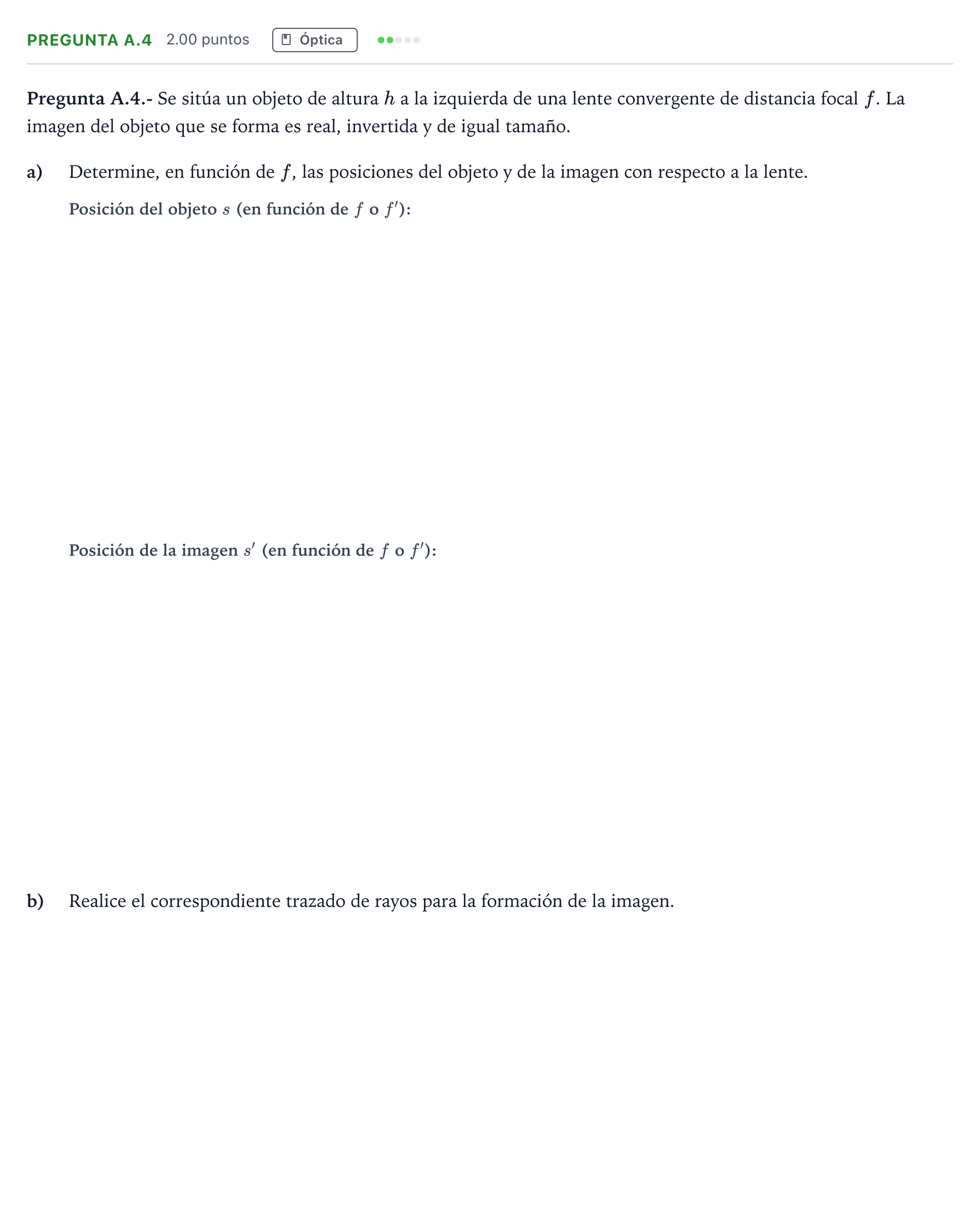

Enunciado: Pregunta A.4 · Física PAU Madrid Extraordinaria 2022

Solución

Según los criterios oficiales de corrección

a) Posición del objeto con respecto a la lente, ss, en función de ff.

Solución: s=−2f′s = -2f' / s=−2fs = -2f

Posición de la imagen con respecto a la lente, s′s', en función de ff.

Solución: s′=2f′s' = 2f' / s′=2fs' = 2f

b) Realice el correspondiente trazado de rayos para la formación de la imagen.

Solución: Trazado de rayos para lente convergente: rayo paralelo al eje óptico refractado por el foco imagen F′F', y rayo que pasa por el foco objeto FF refractado paralelo al eje óptico, cortándose en s′=2f′s' = 2f' con y′=−hy' = -h.
