Enunciado

Pregunta A.4.- Se sitúa un objeto a la izquierda de una lente convergente, colocado verticalmente sobre el eje óptico. Determine el aumento lateral de la imagen y realice el correspondiente trazado de rayos para la formación de la imagen, si el objeto se sitúa a:

a)

Una distancia de un tercio de la distancia focal de la lente.

b)

Una distancia de tres veces la distancia focal de la lente.

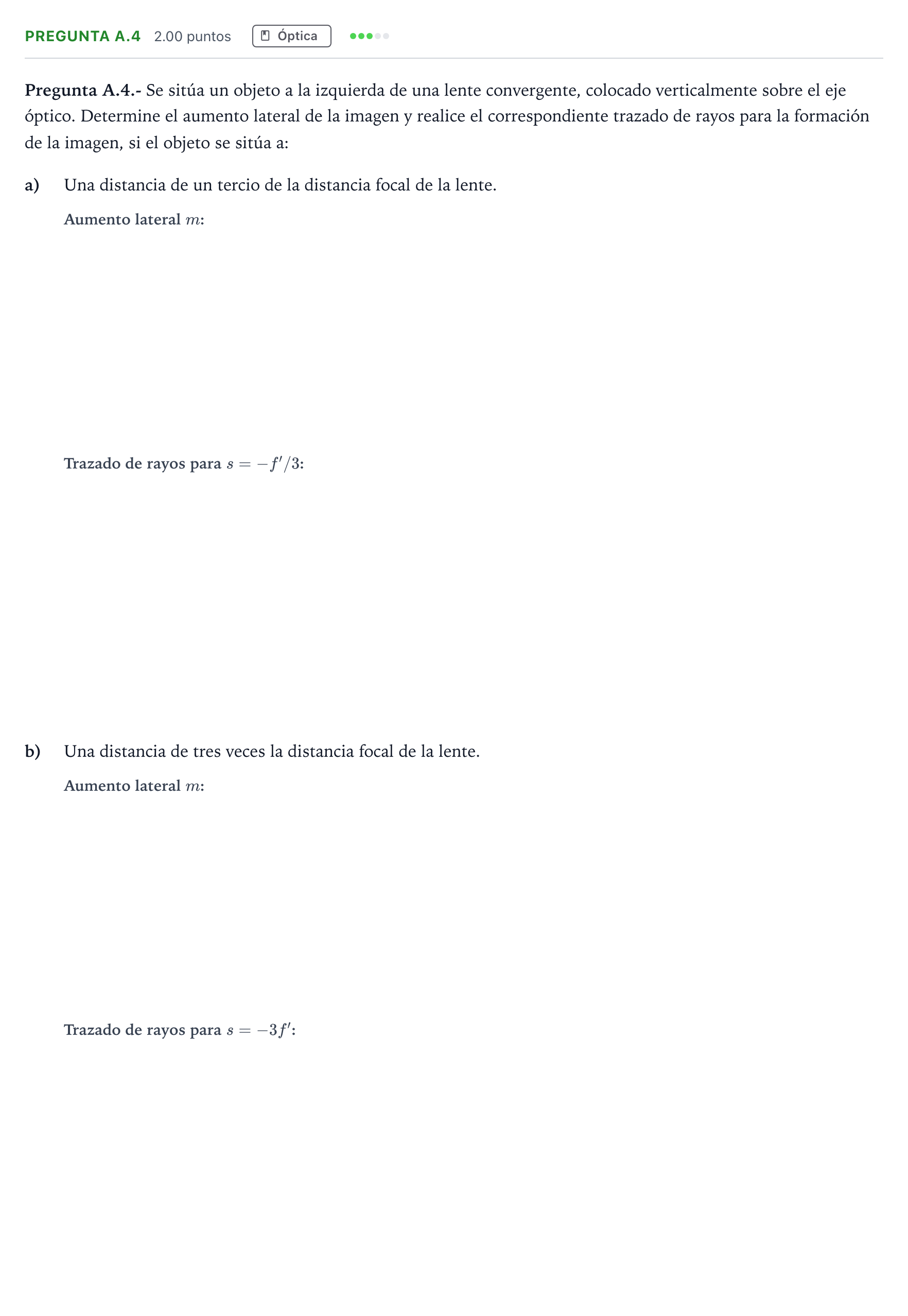

Enunciado: Pregunta A.4 · Física PAU Madrid Modelo 2022

Solución

Según los criterios oficiales de corrección

a) Determine el aumento lateral de la imagen si el objeto se sitúa a una distancia de un tercio de la distancia focal de la lente.

Solución: 1,5 / 3/2

b) Determine el aumento lateral de la imagen si el objeto se sitúa a una distancia de tres veces la distancia focal de la lente.

Solución: -0,5 / -1/2

Trazado de rayos para la formación de la imagen en ambos apartados.

Solución: Apartado a): Trazado de rayos con objeto entre el foco objeto y la lente (s=−f′/3s = -f'/3). La imagen es virtual, derecha y mayor (m=1,5m = 1{,}5): Apartado b): Trazado de rayos con objeto más allá de 2F2F (s=−3f′s = -3f'). La imagen es real, invertida y menor (m=−0,5m = -0{,}5):
