PREGUNTA 4.- SISTEMAS AUTOMÁTICOS

OPCIÓN 2.

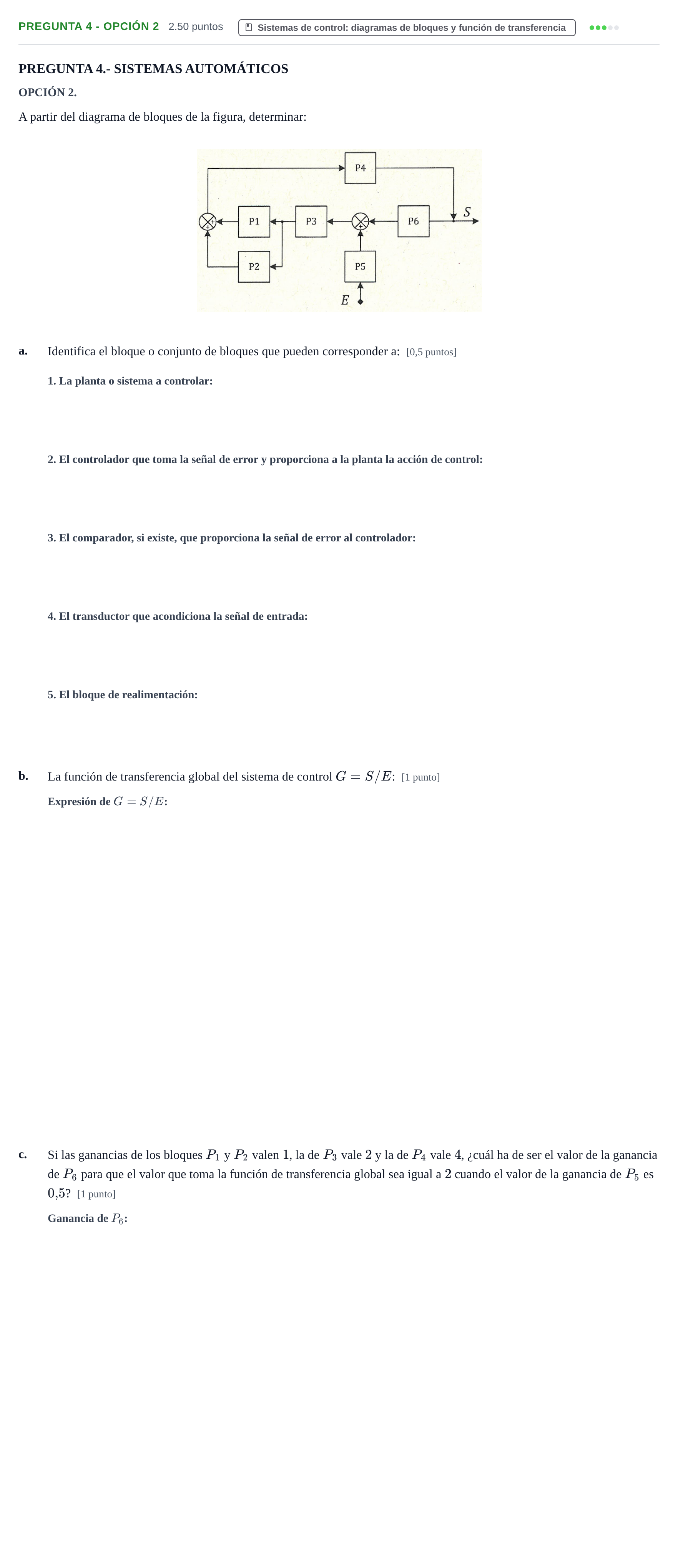

A partir del diagrama de bloques de la figura, determinar:

a.

Identifica el bloque o conjunto de bloques que pueden corresponder a: [0,5 puntos]

b.

La función de transferencia global del sistema de control $G = S/E$: [1 punto]

c.

Si las ganancias de los bloques $P_1$ y $P_2$ valen $1$, la de $P_3$ vale $2$ y la de $P_4$ vale $4$, ¿cuál ha de ser el valor de la ganancia de $P_6$ para que el valor que toma la función de transferencia global sea igual a $2$ cuando el valor de la ganancia de $P_5$ es $0{,}5$? [1 punto]
