Pregunta 11 · Tecnología e Ingeniería II PAU La Rioja Ordinaria 2024

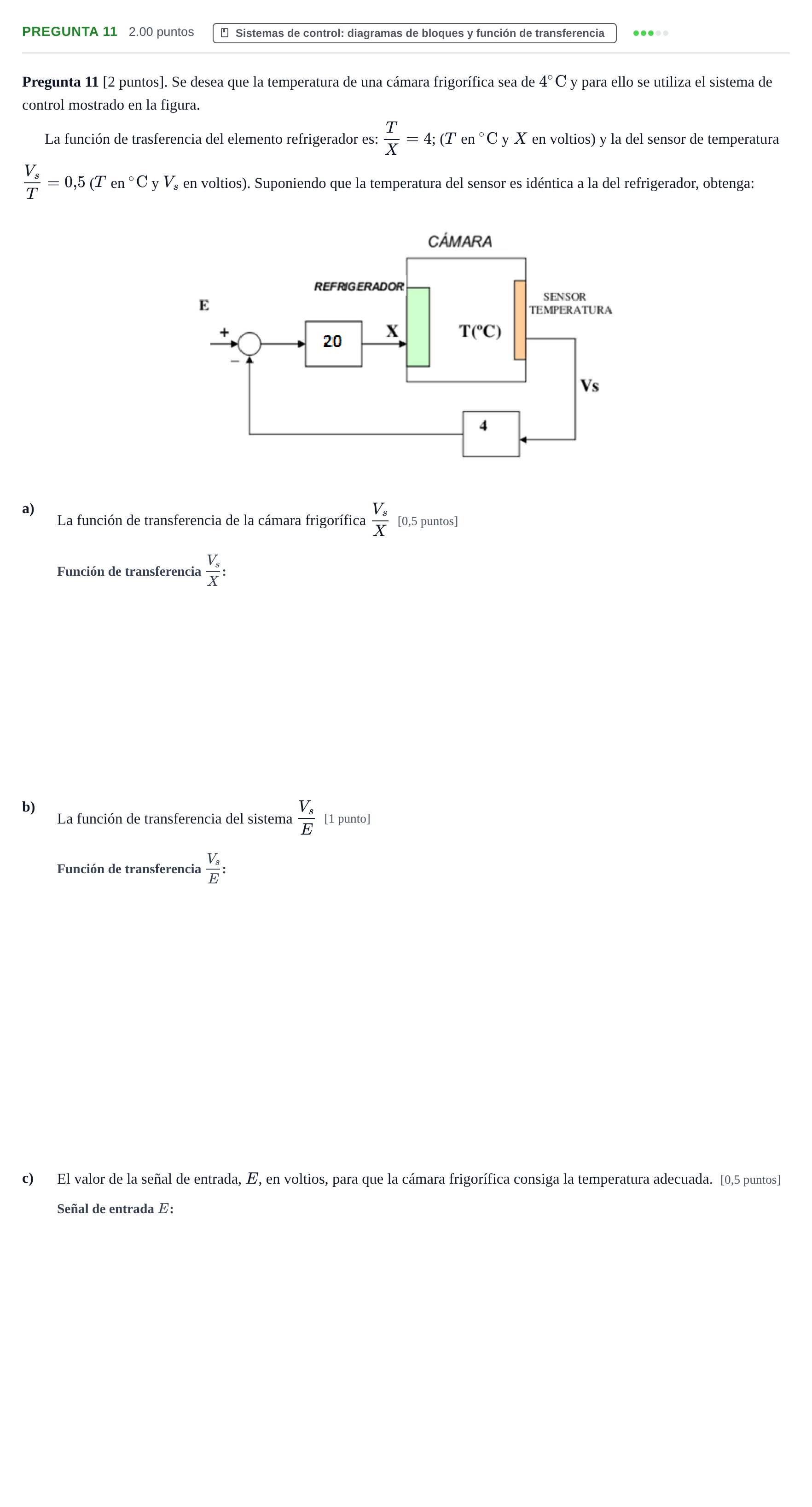

Pregunta 11 [2 puntos]. Se desea que la temperatura de una cámara frigorífica sea de $4\ \mathrm{^\circ C}$ y para ello se utiliza el sistema de control mostrado en la figura.

La función de trasferencia del elemento refrigerador es: $\frac{T}{X} = 4$; ($T$ en $\mathrm{^\circ C}$ y $X$ en voltios) y la del sensor de temperatura $\frac{V_s}{T} = 0{,}5$ ($T$ en $\mathrm{^\circ C}$ y $V_s$ en voltios). Suponiendo que la temperatura del sensor es idéntica a la del refrigerador, obtenga:

a)

La función de transferencia de la cámara frigorífica $\frac{V_s}{X}$ [0,5 puntos]

b)

La función de transferencia del sistema $\frac{V_s}{E}$ [1 punto]

c)

El valor de la señal de entrada, $E$, en voltios, para que la cámara frigorífica consiga la temperatura adecuada. [0,5 puntos]
