Pregunta 11 · Tecnología e Ingeniería II PAU La Rioja Extraordinaria 2024

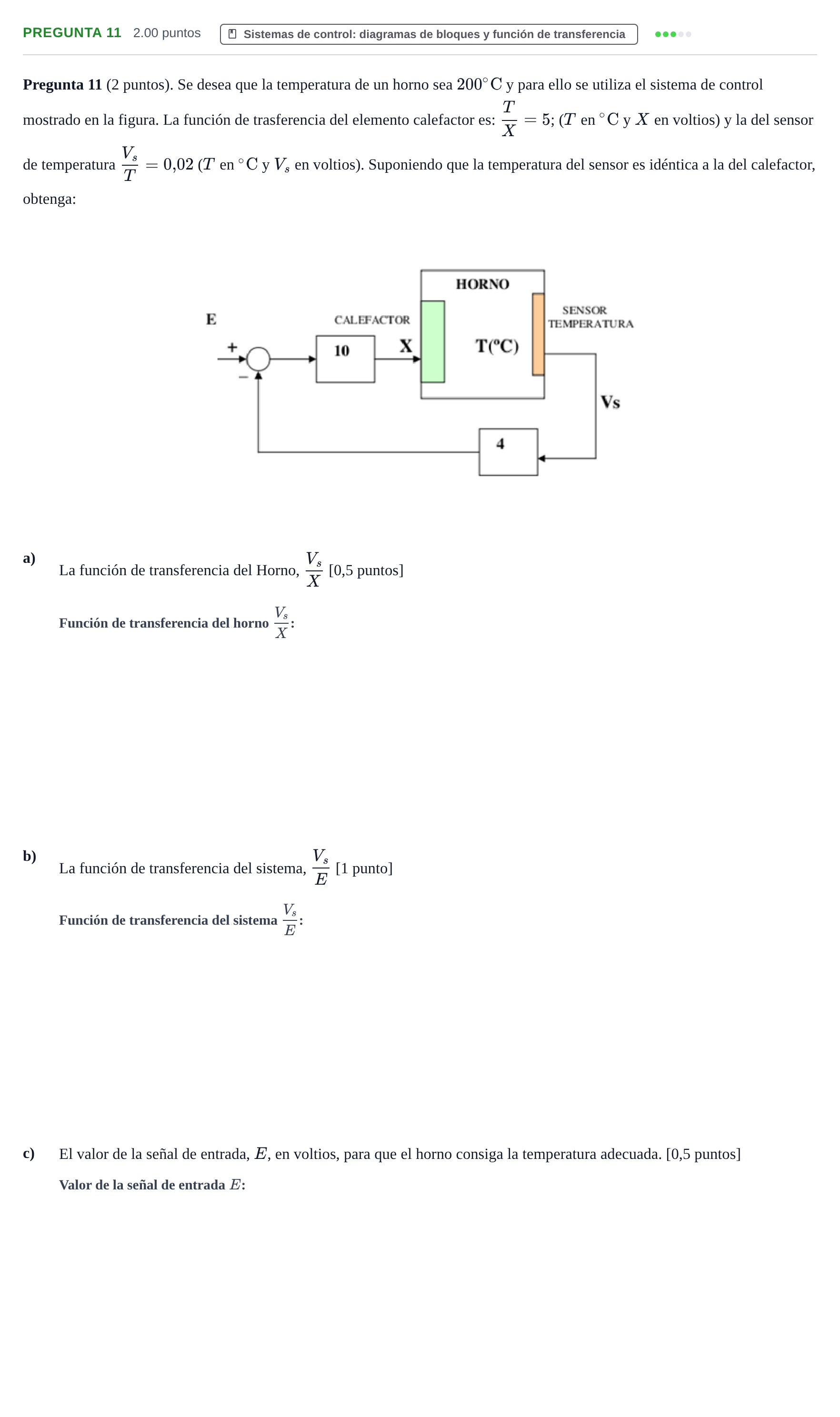

Pregunta 11 (2 puntos). Se desea que la temperatura de un horno sea $200\ ^\circ\mathrm{C}$ y para ello se utiliza el sistema de control mostrado en la figura. La función de trasferencia del elemento calefactor es: $\frac{T}{X} = 5$; ($T$ en $^\circ\mathrm{C}$ y $X$ en voltios) y la del sensor de temperatura $\frac{V_s}{T} = 0{,}02$ ($T$ en $^\circ\mathrm{C}$ y $V_s$ en voltios). Suponiendo que la temperatura del sensor es idéntica a la del calefactor, obtenga:

a)

La función de transferencia del Horno, $\frac{V_s}{X}$ [0,5 puntos]

b)

La función de transferencia del sistema, $\frac{V_s}{E}$ [1 punto]

c)

El valor de la señal de entrada, $E$, en voltios, para que el horno consiga la temperatura adecuada. [0,5 puntos]
