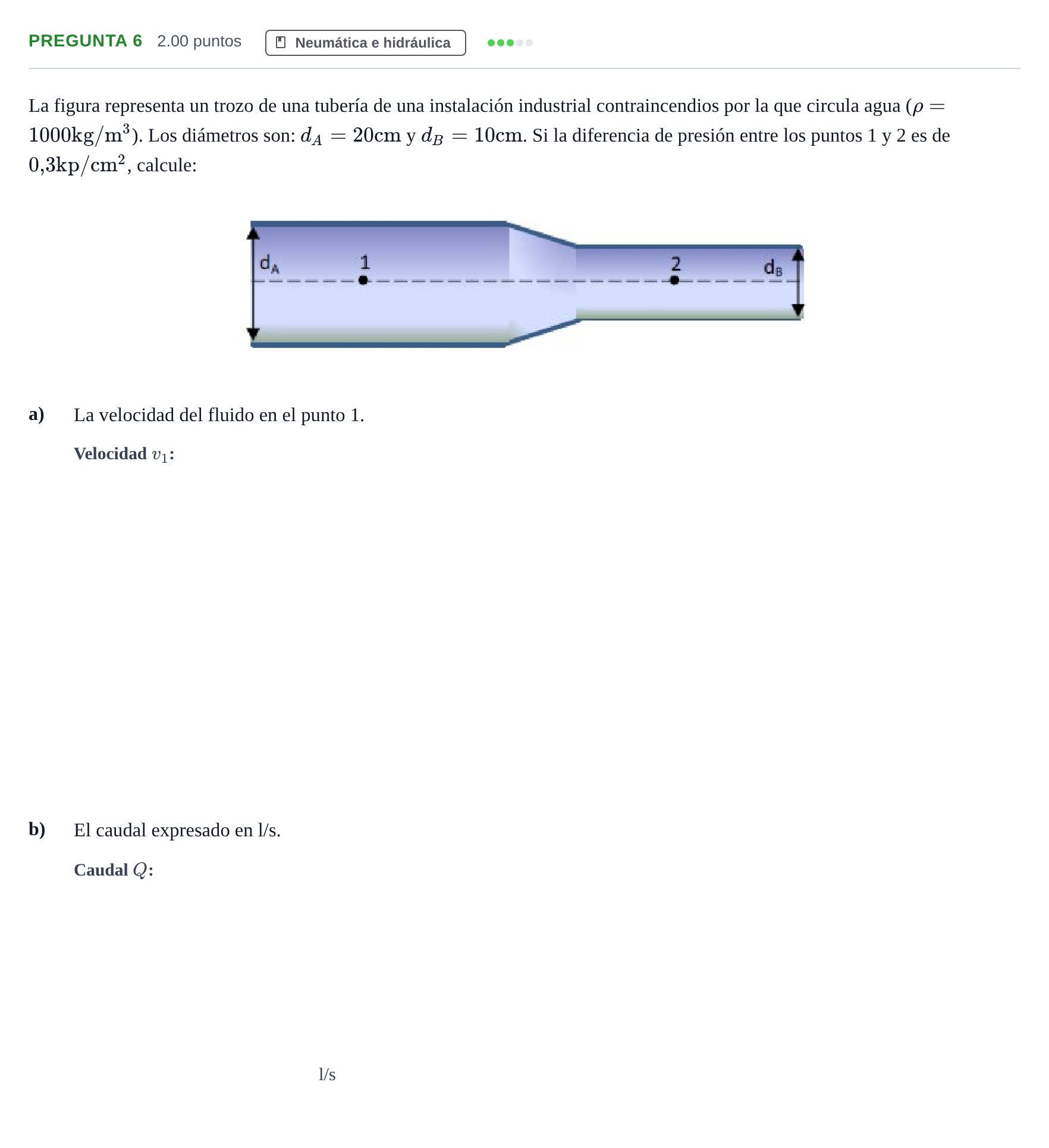

Pregunta 6 · Tecnología e Ingeniería II PAU La Rioja Ordinaria 2024

La figura representa un trozo de una tubería de una instalación industrial contraincendios por la que circula agua ($\rho=1000\ \mathrm{kg/m^3}$). Los diámetros son: $d_A=20\ \mathrm{cm}$ y $d_B=10\ \mathrm{cm}$. Si la diferencia de presión entre los puntos 1 y 2 es de $0{,}3\ \mathrm{kp/cm^2}$, calcule:

a)

La velocidad del fluido en el punto 1.

b)

El caudal expresado en l/s.

l/s
