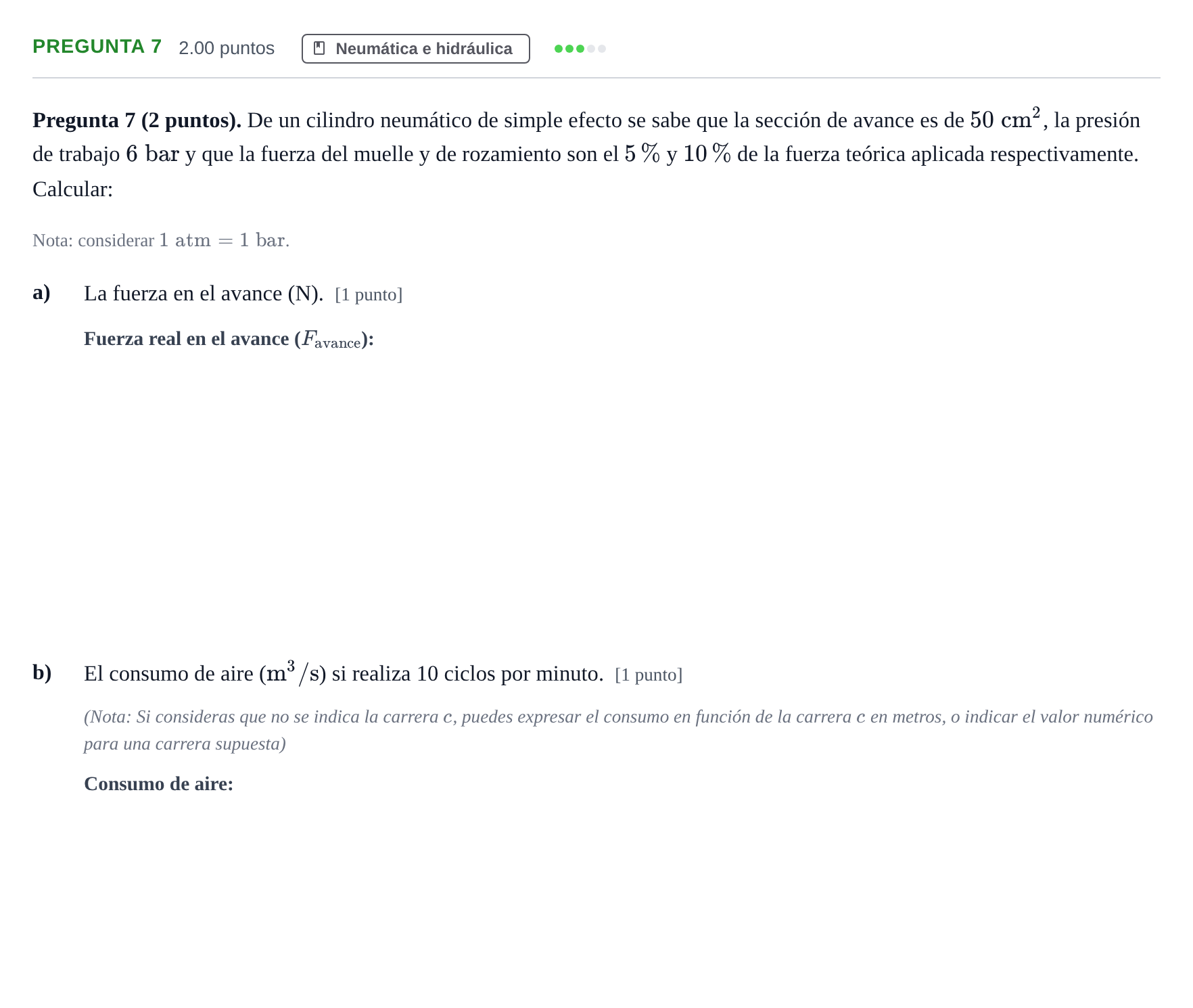

Pregunta 7 · Tecnología e Ingeniería II PAU La Rioja Extraordinaria 2024

Pregunta 7 (2 puntos). De un cilindro neumático de simple efecto se sabe que la sección de avance es de $50\text{ cm}^2$, la presión de trabajo $6\text{ bar}$ y que la fuerza del muelle y de rozamiento son el $5\,\%$ y $10\,\%$ de la fuerza teórica aplicada respectivamente. Calcular:

Nota: considerar $1\text{ atm} = 1\text{ bar}$.

a)

La fuerza en el avance (N). [1 punto]

b)

El consumo de aire ($\text{m}^3\text{/s}$) si realiza 10 ciclos por minuto. [1 punto]

(Nota: Si consideras que no se indica la carrera $c$, puedes expresar el consumo en función de la carrera $c$ en metros, o indicar el valor numérico para una carrera supuesta)
