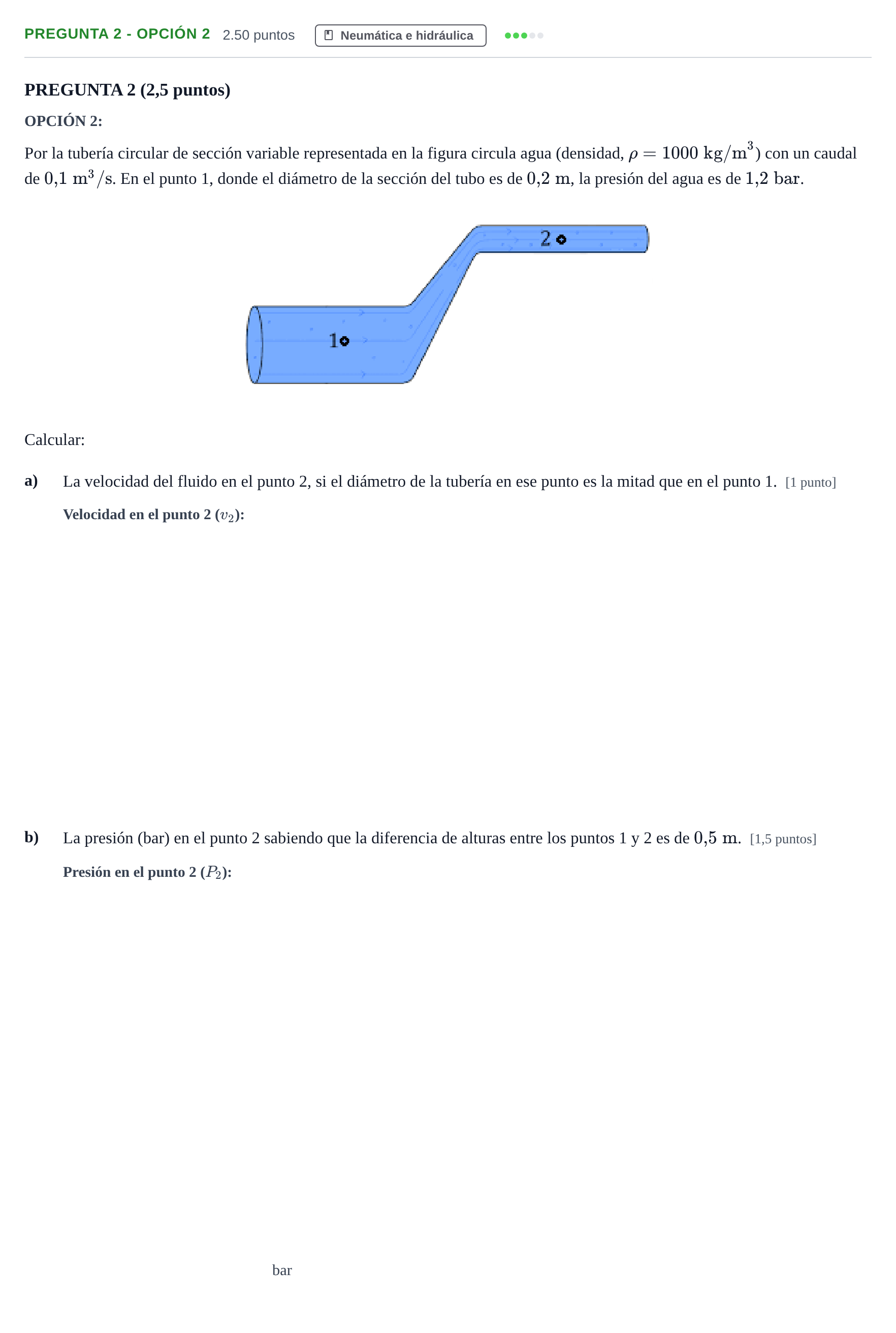

Pregunta 2 - Opción 2 · Tecnología e Ingeniería II PAU La Rioja Ordinaria 2025

PREGUNTA 2 (2,5 puntos)

OPCIÓN 2:

Por la tubería circular de sección variable representada en la figura circula agua (densidad, $\rho = 1000\text{ kg/m}^3$) con un caudal de $0{,}1\text{ m}^3/\text{s}$. En el punto 1, donde el diámetro de la sección del tubo es de $0{,}2\text{ m}$, la presión del agua es de $1{,}2\text{ bar}$.

Calcular:

a)

La velocidad del fluido en el punto 2, si el diámetro de la tubería en ese punto es la mitad que en el punto 1. [1 punto]

b)

La presión (bar) en el punto 2 sabiendo que la diferencia de alturas entre los puntos 1 y 2 es de $0{,}5\text{ m}$. [1,5 puntos]

bar
