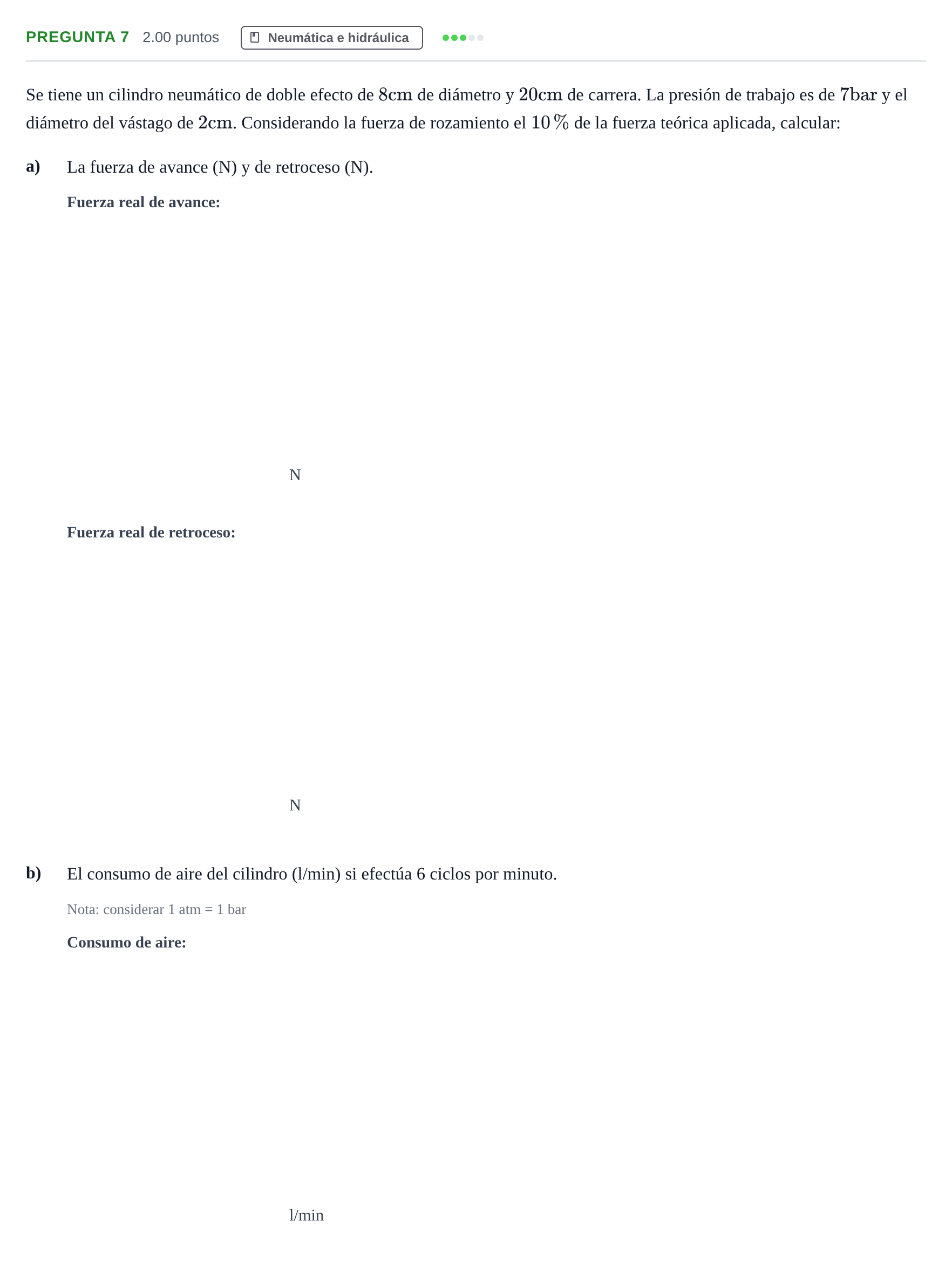

Pregunta 7 · Tecnología e Ingeniería II PAU La Rioja Ordinaria 2024

Se tiene un cilindro neumático de doble efecto de $8\ \mathrm{cm}$ de diámetro y $20\ \mathrm{cm}$ de carrera. La presión de trabajo es de $7\ \mathrm{bar}$ y el diámetro del vástago de $2\ \mathrm{cm}$. Considerando la fuerza de rozamiento el $10\,\%$ de la fuerza teórica aplicada, calcular:

a)

La fuerza de avance (N) y de retroceso (N).

N

N

b)

El consumo de aire del cilindro (l/min) si efectúa 6 ciclos por minuto.

Nota: considerar 1 atm = 1 bar

l/min
