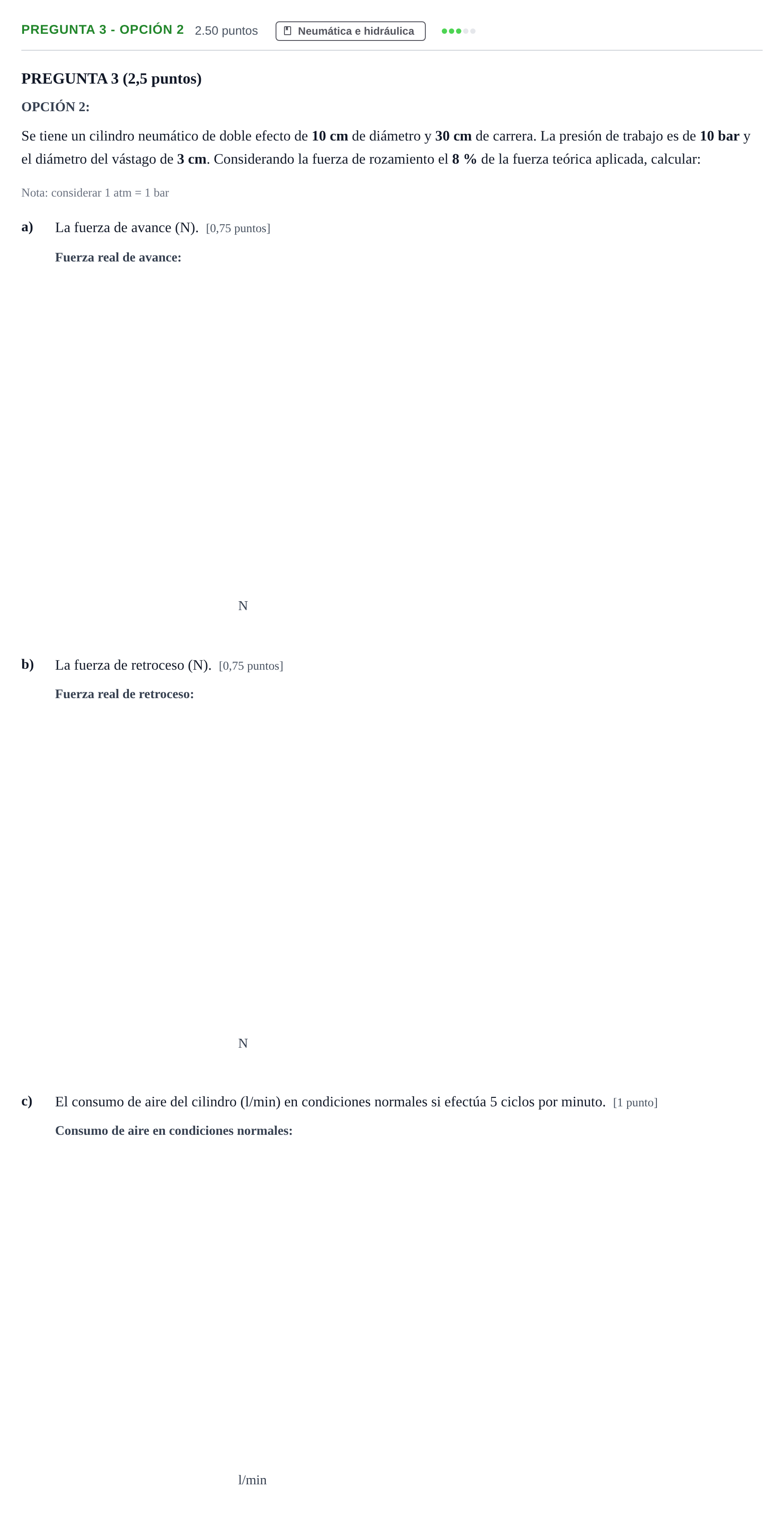

Enunciado
PREGUNTA 3 (2,5 puntos)
OPCIÓN 2:
Se tiene un cilindro neumático de doble efecto de 10 cm de diámetro y 30 cm de carrera. La presión de trabajo es de 10 bar y el diámetro del vástago de 3 cm. Considerando la fuerza de rozamiento el 8 % de la fuerza teórica aplicada, calcular:
Nota: considerar 1 atm = 1 bar
a)
La fuerza de avance (N). [0,75 puntos]
N
b)
La fuerza de retroceso (N). [0,75 puntos]
N
c)
El consumo de aire del cilindro (l/min) en condiciones normales si efectúa 5 ciclos por minuto. [1 punto]
l/min
Solución
Solución de AprenAI (no es la oficial)
a) La fuerza de avance (N). (0,75 puntos)
Solución: 7225{,}7 / 7226
b) La fuerza de retroceso (N). (0,75 puntos)
Solución: 6575{,}4 / 6575
La solución del apartado que falta y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
