Bloque 1 - Ejercicio 3 · Dibujo técnico II PAU Extremadura Ordinaria 2022

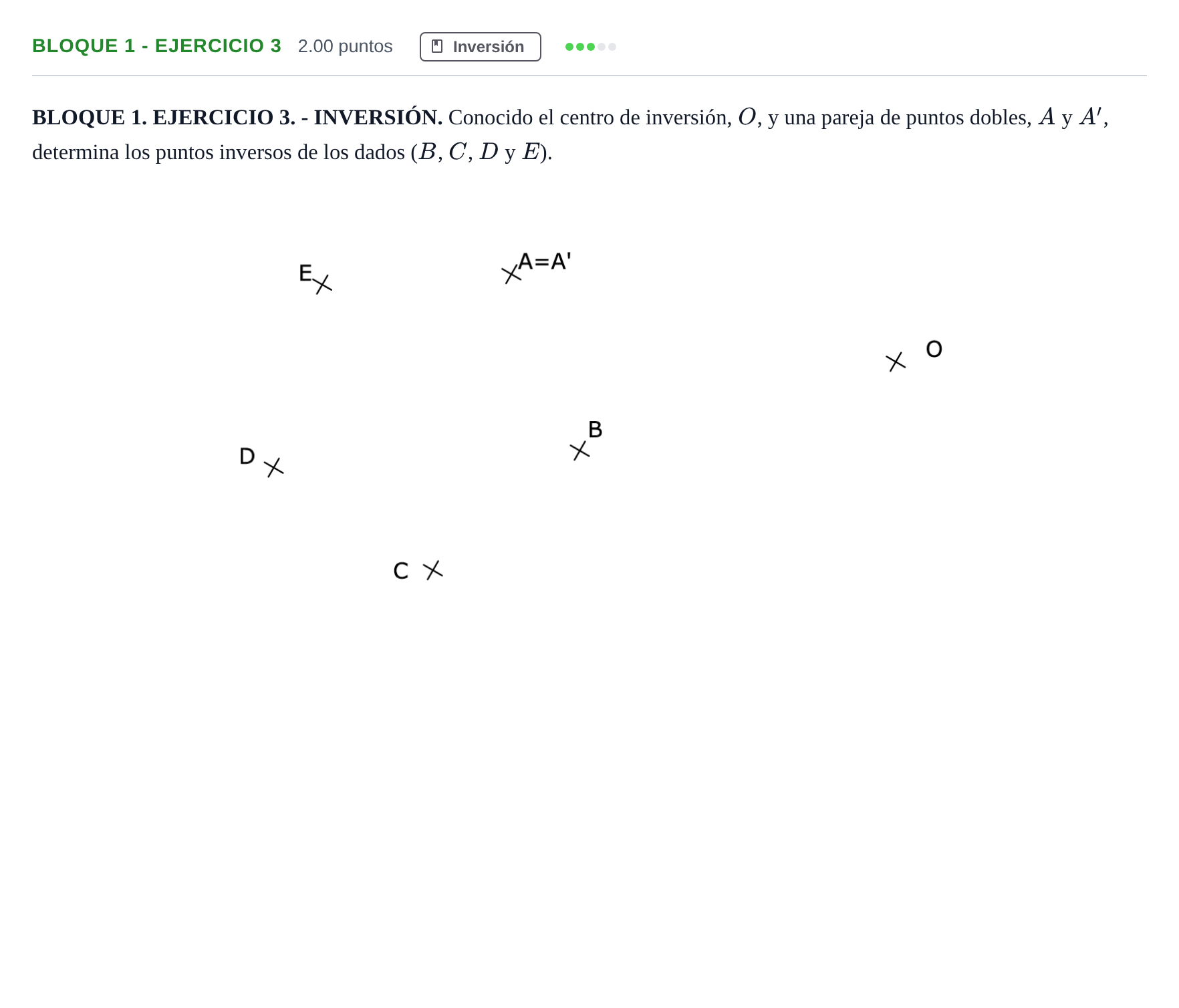

BLOQUE 1. EJERCICIO 3. - INVERSIÓN. Conocido el centro de inversión, O, y una pareja de puntos dobles, A y A', determina los puntos inversos de los dados (B, C, D y E).

Solución: Trazado de la circunferencia de puntos dobles con centro en $O$ y radio $OA$, y obtención geométrica de los inversos $B', C', D'$ y $E'$ sobre las rectas radiales que unen $O$ con cada punto.
