Enunciado

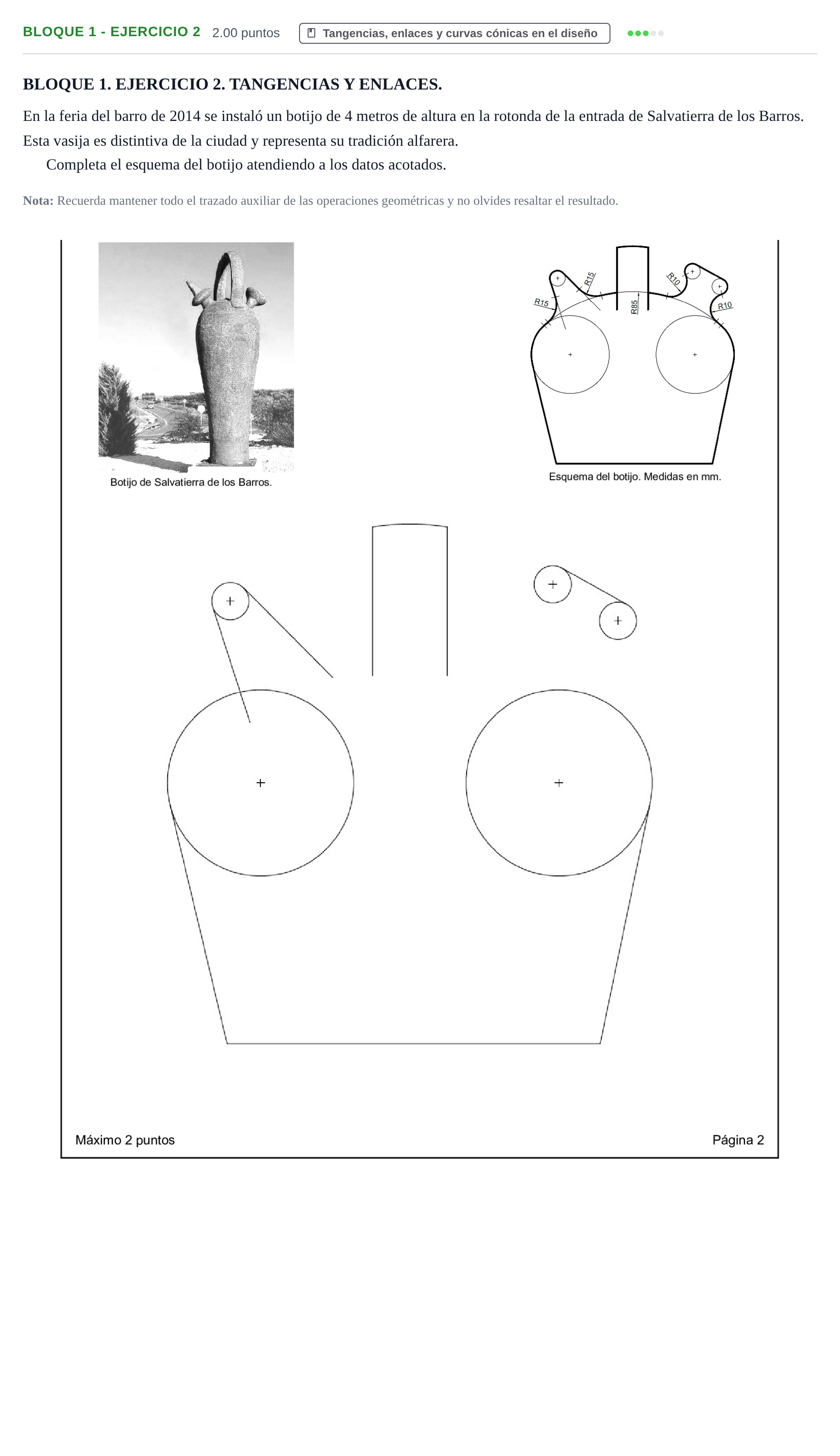

BLOQUE 1. EJERCICIO 2. TANGENCIAS Y ENLACES.
En la feria del barro de 2014 se instaló un botijo de 4 metros de altura en la rotonda de la entrada de Salvatierra de los Barros. Esta vasija es distintiva de la ciudad y representa su tradición alfarera.
Completa el esquema del botijo atendiendo a los datos acotados.
Nota: Recuerda mantener todo el trazado auxiliar de las operaciones geométricas y no olvides resaltar el resultado.
Solución
Según los criterios oficiales de corrección
Completa el esquema del botijo atendiendo a los datos acotados.
Solución: Completar el contorno del botijo realizando los enlaces y tangencias indicados: 1. Trazado de las rectas tangentes comunes exteriores entre circunferencias dadas (pitón/pitorro y asa/boca). 2. Enlace de la base del asa central con el arco de radio tangente a las partes correspondientes. 3. Enlace con arcos cóncavos/convexos de en el lado izquierdo y de en el lado derecho. 4. Localización exacta de los centros geométricos y puntos de tangencia () correspondientes a cada unión. 5. Diferenciación clara entre trazados auxiliares y resultado final resaltado.
