Enunciado

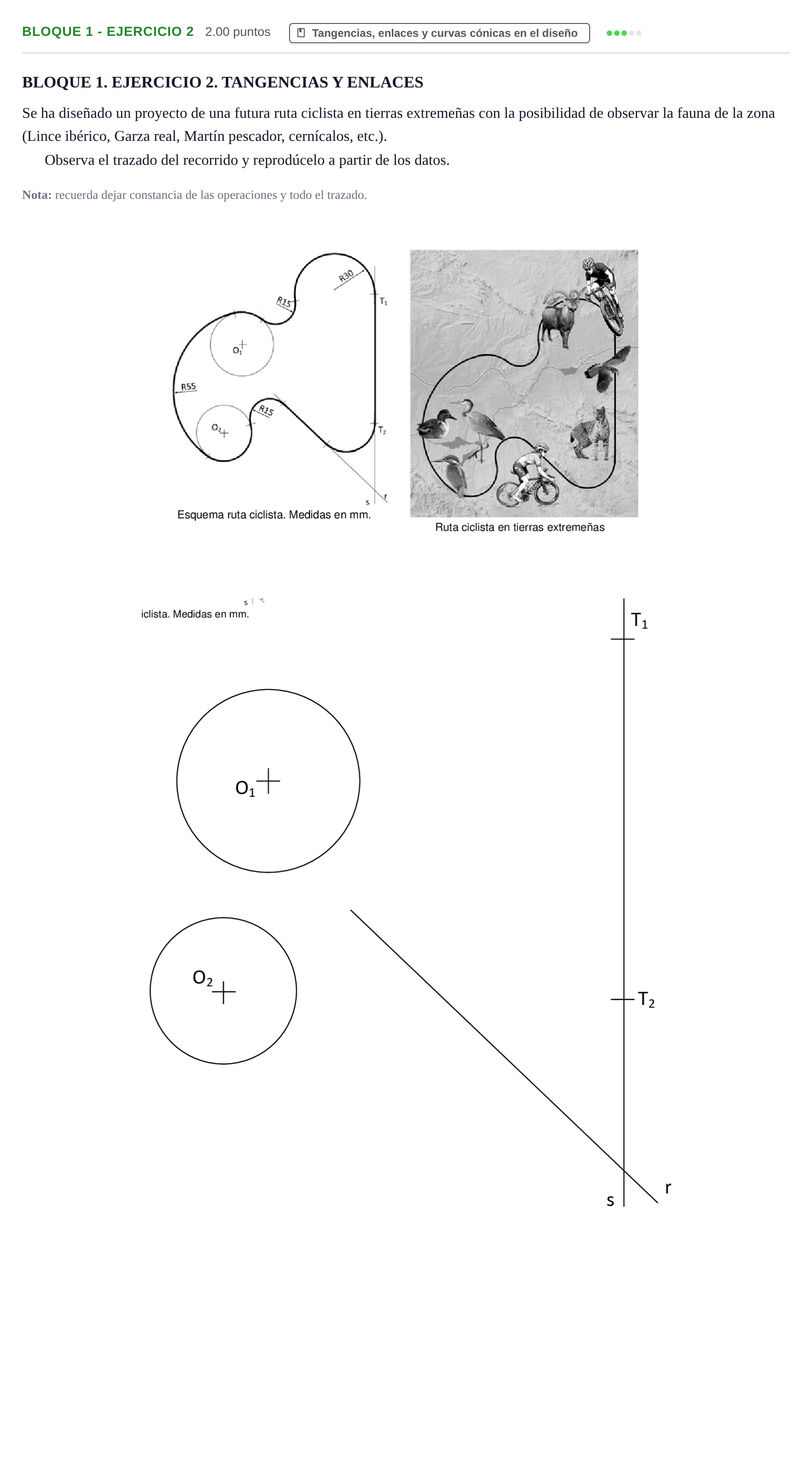

BLOQUE 1. EJERCICIO 2. TANGENCIAS Y ENLACES
Se ha diseñado un proyecto de una futura ruta ciclista en tierras extremeñas con la posibilidad de observar la fauna de la zona (Lince ibérico, Garza real, Martín pescador, cernícalos, etc.).
Observa el trazado del recorrido y reprodúcelo a partir de los datos.
Nota: recuerda dejar constancia de las operaciones y todo el trazado.
Solución
Según los criterios oficiales de corrección
Observa el trazado del recorrido y reprodúcelo a partir de los datos. Nota: recuerda dejar constancia de las operaciones y todo el trazado.
Solución: Trazado completo y exacto de los enlaces y tangencias: arco R55 tangente exterior/interior a O₁ y O₂, arcos R15 de enlace cóncavo/convexo, arco R30 tangente a la recta s en T₁, y enlace tangente a la recta r.
