Enunciado

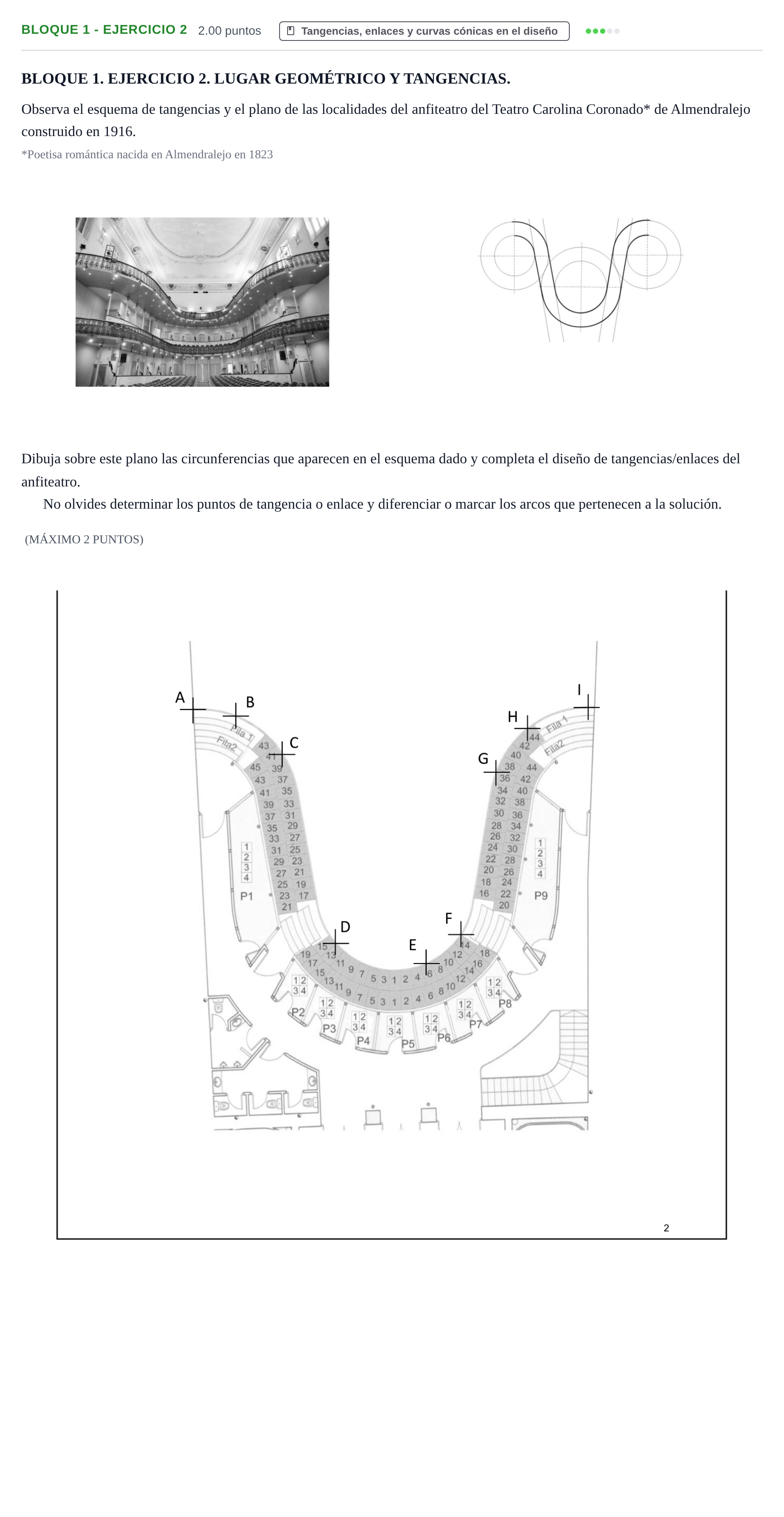

BLOQUE 1. EJERCICIO 2. LUGAR GEOMÉTRICO Y TANGENCIAS.
Observa el esquema de tangencias y el plano de las localidades del anfiteatro del Teatro Carolina Coronado* de Almendralejo construido en 1916.
*Poetisa romántica nacida en Almendralejo en 1823
Dibuja sobre este plano las circunferencias que aparecen en el esquema dado y completa el diseño de tangencias/enlaces del anfiteatro.
No olvides determinar los puntos de tangencia o enlace y diferenciar o marcar los arcos que pertenecen a la solución.
(MÁXIMO 2 PUNTOS)
Solución
Según los criterios oficiales de corrección
Dibuja sobre este plano las circunferencias que aparecen en el esquema dado y completa el diseño de tangencias/enlaces del anfiteatro. No olvides determinar los puntos de tangencia o enlace y diferenciar o marcar los arcos que pertenecen a la solución.
Solución: Resolución gráfica completa sobre la plantilla del plano: 1. Trazado de las circunferencias con los radios y centros correspondientes a partir de los puntos dados en el plano. 2. Determinación precisa de los puntos de tangencia entre circunferencias y tramos rectos / arcos de enlace. 3. Resalte con línea gruesa o trazo diferenciado de los arcos y rectas que configuran el perfil del anfiteatro según el esquema.
