Bloque 1 - Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2024

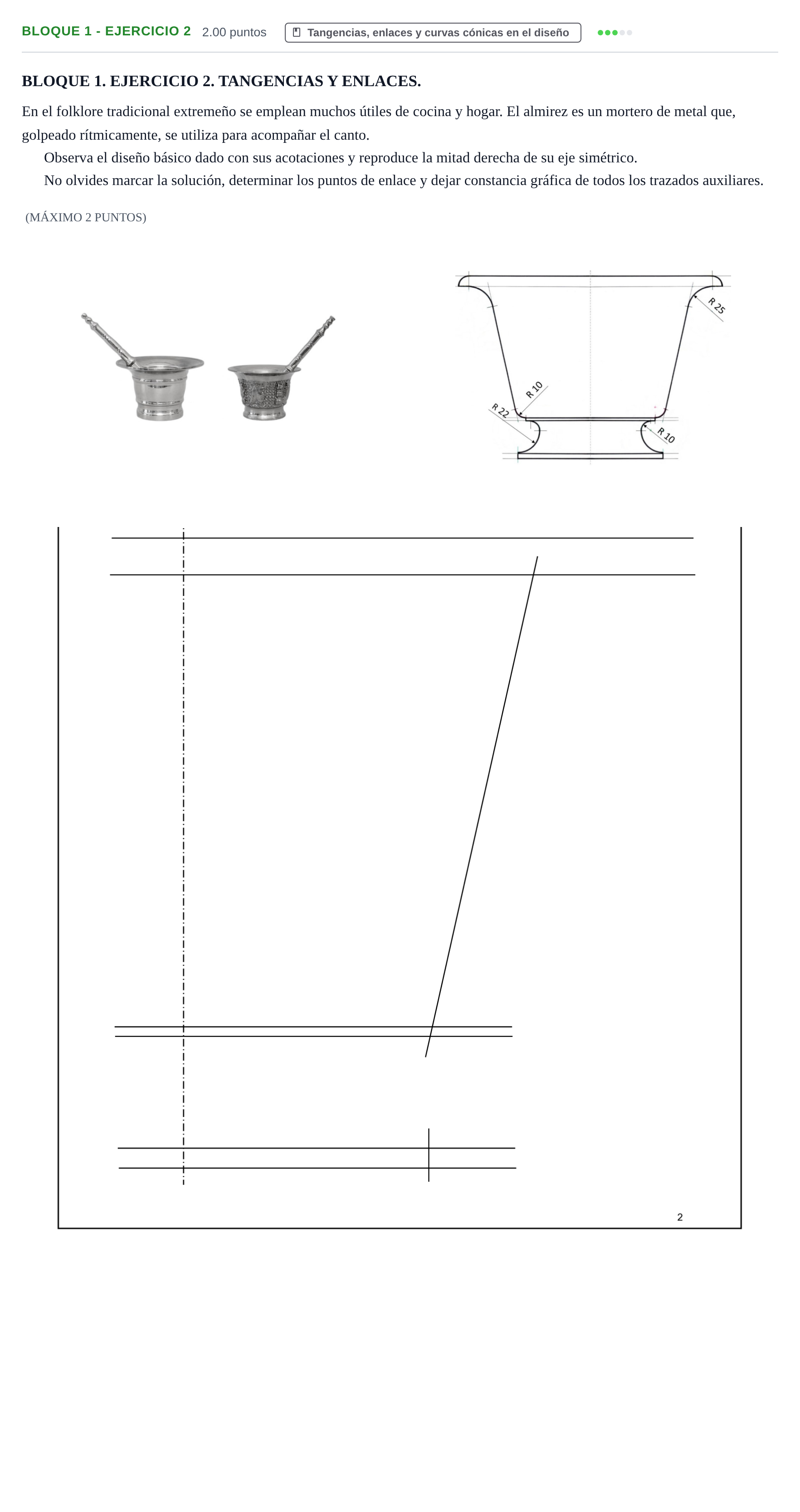

Observa el diseño básico dado con sus acotaciones y reproduce la mitad derecha de su eje simétrico. No olvides marcar la solución, determinar los puntos de enlace y dejar constancia gráfica de todos los trazados auxiliares.

Solución: Trazado geométrico completo de la mitad derecha del almirez: - Arco superior de radio R25: Arco cóncavo de enlace tangente a la horizontal superior y a la generatriz oblicua dada. Centro obtenido en la intersección de una paralela a la horizontal a distancia 25 mm y una paralela a la recta inclinada a distancia 25 mm. Puntos de enlace sobre la perpendicular trazada desde el centro a cada una de las dos rectas. - Arco inferior del cuerpo de radio R10: Enlace convexo entre la generatriz inclinada y la base del cuerpo. Centro en la intersección de las paralelas a distancia 10 mm de la generatriz oblicua y de la recta horizontal correspondiente. Puntos de tangencia correspondientes sobre las perpendiculares a ambas rectas. - Moldura cóncava de la base de radio R22 / R10: Enlace del fuste o peana mediante arco tangente de radio indicado según las referencias y cotas dadas (R10/R22), determinando los centros y los puntos de contacto con las aristas horizontales. - Se deben dejar visibles todas las líneas auxiliares de construcción y marcar con claridad los puntos de enlace o tangencia (T) y la solución en línea continua gruesa.
