Bloque 2 - Ejercicio 5 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Extraordinaria 2025
Tema: Perspectiva cónica frontal y oblicua · Del examen Extraordinaria (2025)
Enunciado
BLOQUE 2. EJERCICIO 5. PERSPECTIVA CÓNICA FRONTAL.
[Máximo 2,75 puntos]
Sobre este sistema de perspectiva cónica, se pide:
A.
Nombrar los elementos del sistema de perspectiva.
B.

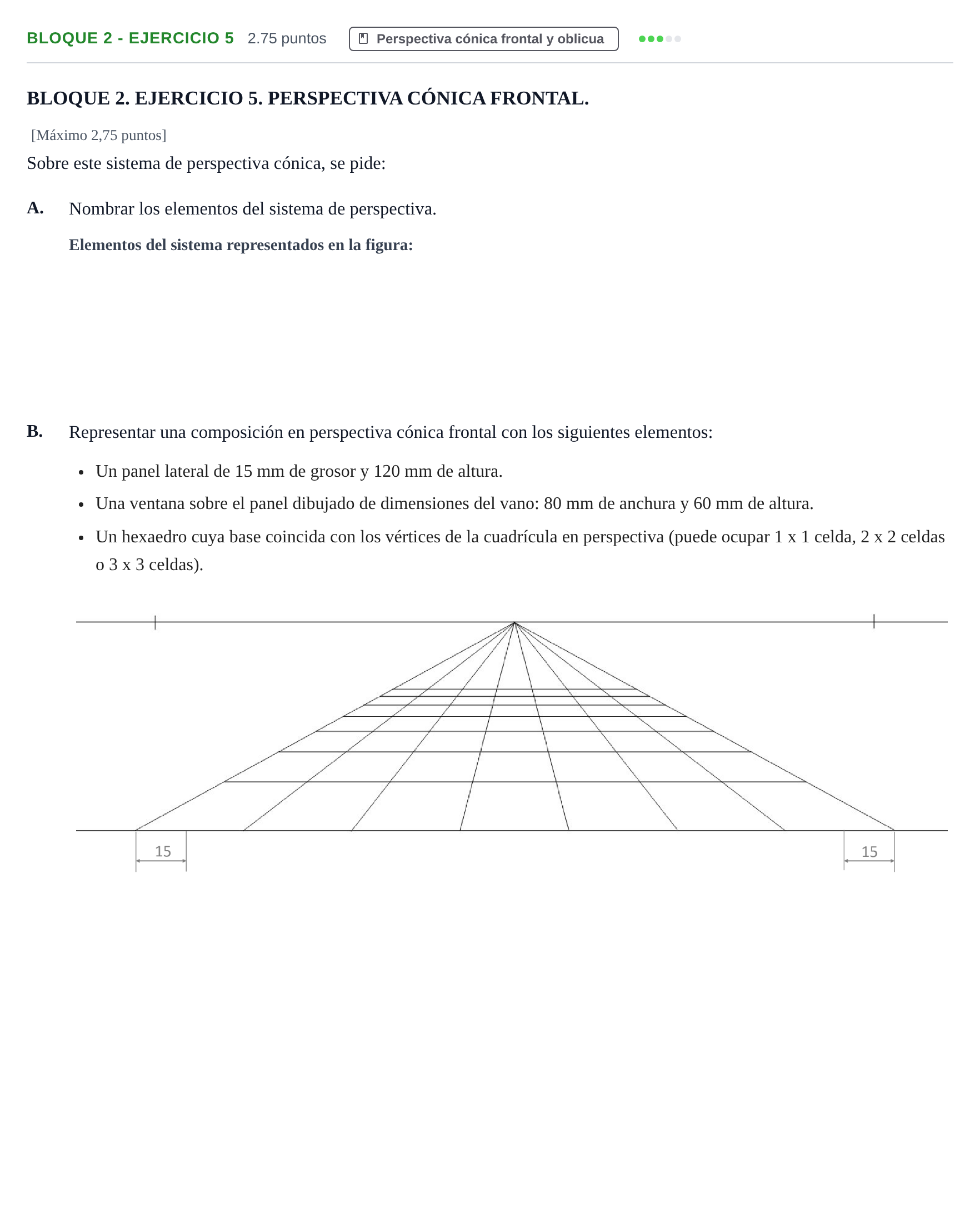

Representar una composición en perspectiva cónica frontal con los siguientes elementos:
Un panel lateral de 15 mm de grosor y 120 mm de altura.
Una ventana sobre el panel dibujado de dimensiones del vano: 80 mm de anchura y 60 mm de altura.
Un hexaedro cuya base coincida con los vértices de la cuadrícula en perspectiva (puede ocupar 1 x 1 celda, 2 x 2 celdas o 3 x 3 celdas).
Solución
Según los criterios oficiales de corrección
A. Nombrar los elementos del sistema de perspectiva.
Solución: Línea de horizonte (LH), Línea de tierra (LT), Punto principal / Punto de fuga (P o F), Puntos de distancia o métricos (D y D').
B. Representar una composición en perspectiva cónica frontal con panel lateral con ventana y hexaedro sobre la cuadrícula.
Solución: Composición correctamente trazada en perspectiva cónica frontal con panel lateral con vano y hexaedro apoyado en la cuadrícula.
