Enunciado

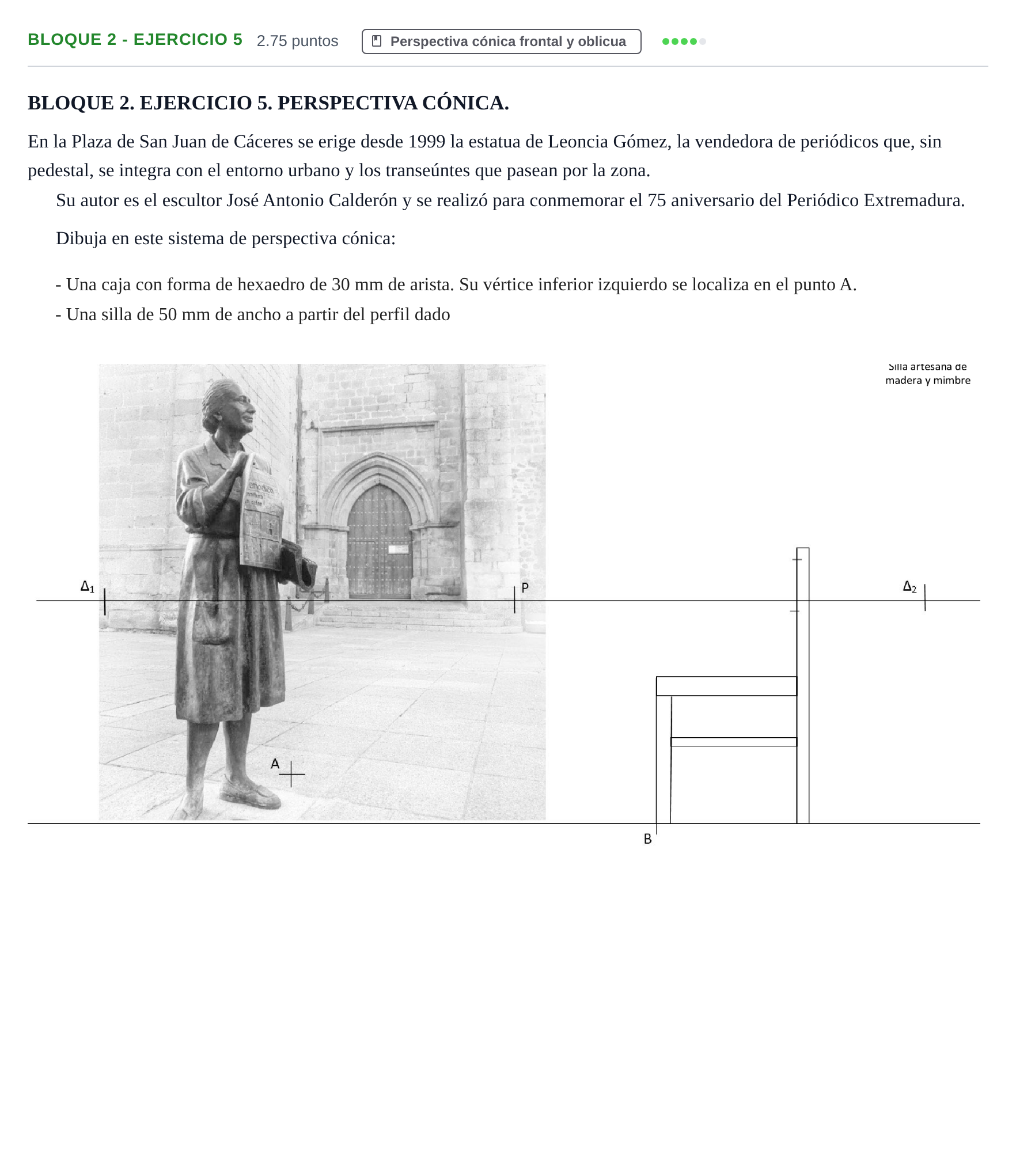

BLOQUE 2. EJERCICIO 5. PERSPECTIVA CÓNICA.
En la Plaza de San Juan de Cáceres se erige desde 1999 la estatua de Leoncia Gómez, la vendedora de periódicos que, sin pedestal, se integra con el entorno urbano y los transeúntes que pasean por la zona.
Su autor es el escultor José Antonio Calderón y se realizó para conmemorar el 75 aniversario del Periódico Extremadura.
Dibuja en este sistema de perspectiva cónica:
- Una caja con forma de hexaedro de 30 mm de arista. Su vértice inferior izquierdo se localiza en el punto A.
- Una silla de 50 mm de ancho a partir del perfil dado
Solución
Según los criterios oficiales de corrección
Dibuja en este sistema de perspectiva cónica: - Una caja con forma de hexaedro de 30 mm de arista. Su vértice inferior izquierdo se localiza en el punto A. - Una silla de 50 mm de ancho a partir del perfil dado
Solución: Representación en perspectiva cónica frontal de: 1. Un cubo (hexaedro regular) de arista 30 mm con su vértice inferior izquierdo apoyado en A, empleando el punto principal P para las rectas de fuga perpendicular al cuadro y los puntos métricos/de distancia Δ1 o Δ2 para medir las profundidades en verdadera magnitud. 2. La silla construida fugando hacia P todas las aristas horizontales perpendiculares al cuadro desde el perfil en verdadera magnitud situado a la derecha, y midiendo el ancho de 50 mm sobre la línea de tierra o profundidad correspondiente.
