Enunciado

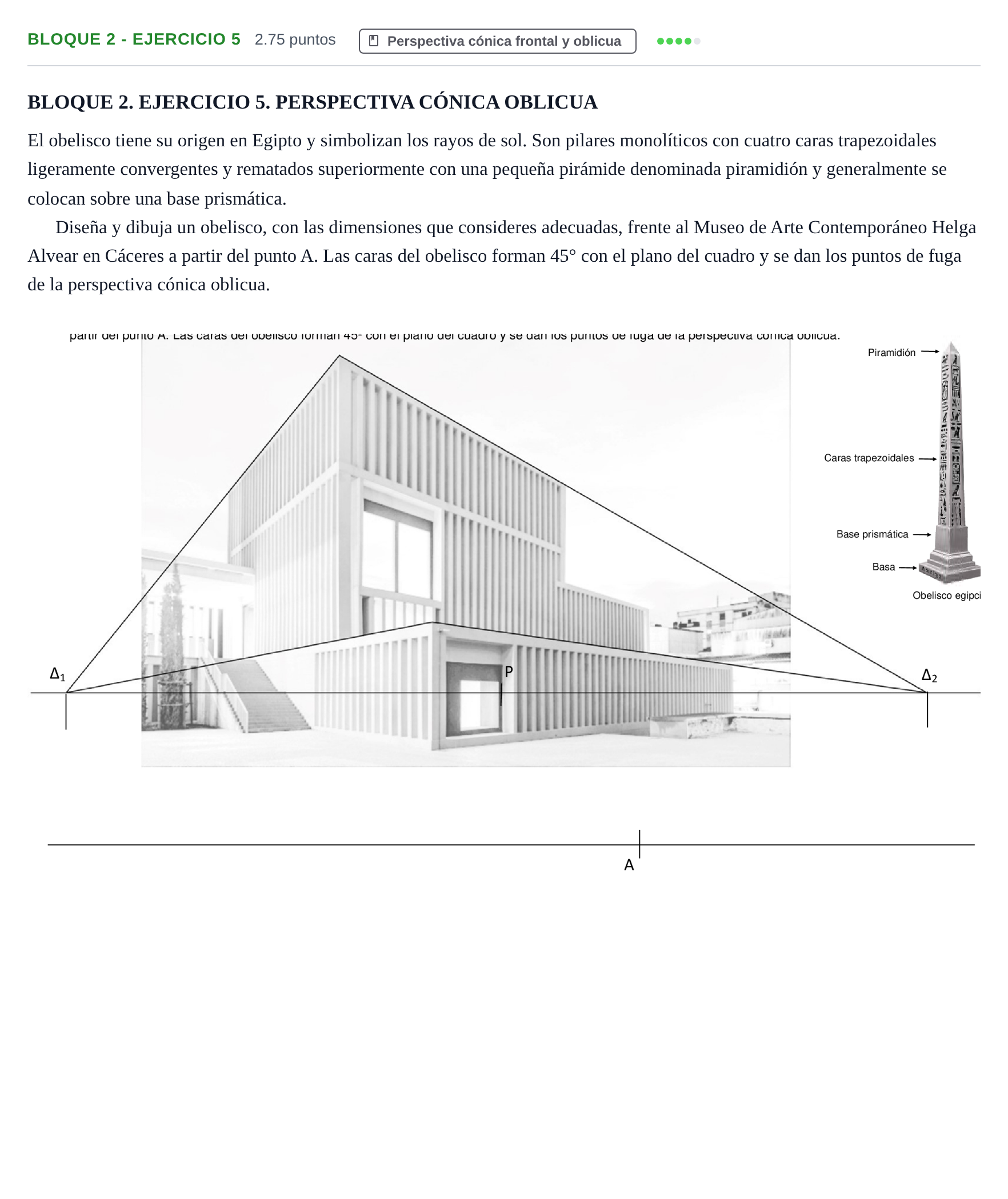

BLOQUE 2. EJERCICIO 5. PERSPECTIVA CÓNICA OBLICUA
El obelisco tiene su origen en Egipto y simbolizan los rayos de sol. Son pilares monolíticos con cuatro caras trapezoidales ligeramente convergentes y rematados superiormente con una pequeña pirámide denominada piramidión y generalmente se colocan sobre una base prismática.
Diseña y dibuja un obelisco, con las dimensiones que consideres adecuadas, frente al Museo de Arte Contemporáneo Helga Alvear en Cáceres a partir del punto A. Las caras del obelisco forman 45° con el plano del cuadro y se dan los puntos de fuga de la perspectiva cónica oblicua.
Solución
Según los criterios oficiales de corrección
Diseña y dibuja un obelisco, con las dimensiones que consideres adecuadas, frente al Museo de Arte Contemporáneo Helga Alvear en Cáceres a partir del punto A. Las caras del obelisco forman 45° con el plano del cuadro y se dan los puntos de fuga de la perspectiva cónica oblicua.
Solución: Representación en perspectiva cónica oblicua del obelisco: base prismática/basa apoyada en el plano geometral con vértice o arista en A fugando a los puntos de fuga a 45° (puntos métricos/fuga dados en la línea de horizonte), fuste troncocónico de caras trapezoidales convergentes y piramidión superior rematando la pieza con las proporciones adecuadas y líneas de fuga auxiliares visibles.
