Bloque 2 - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Extraordinaria 2024

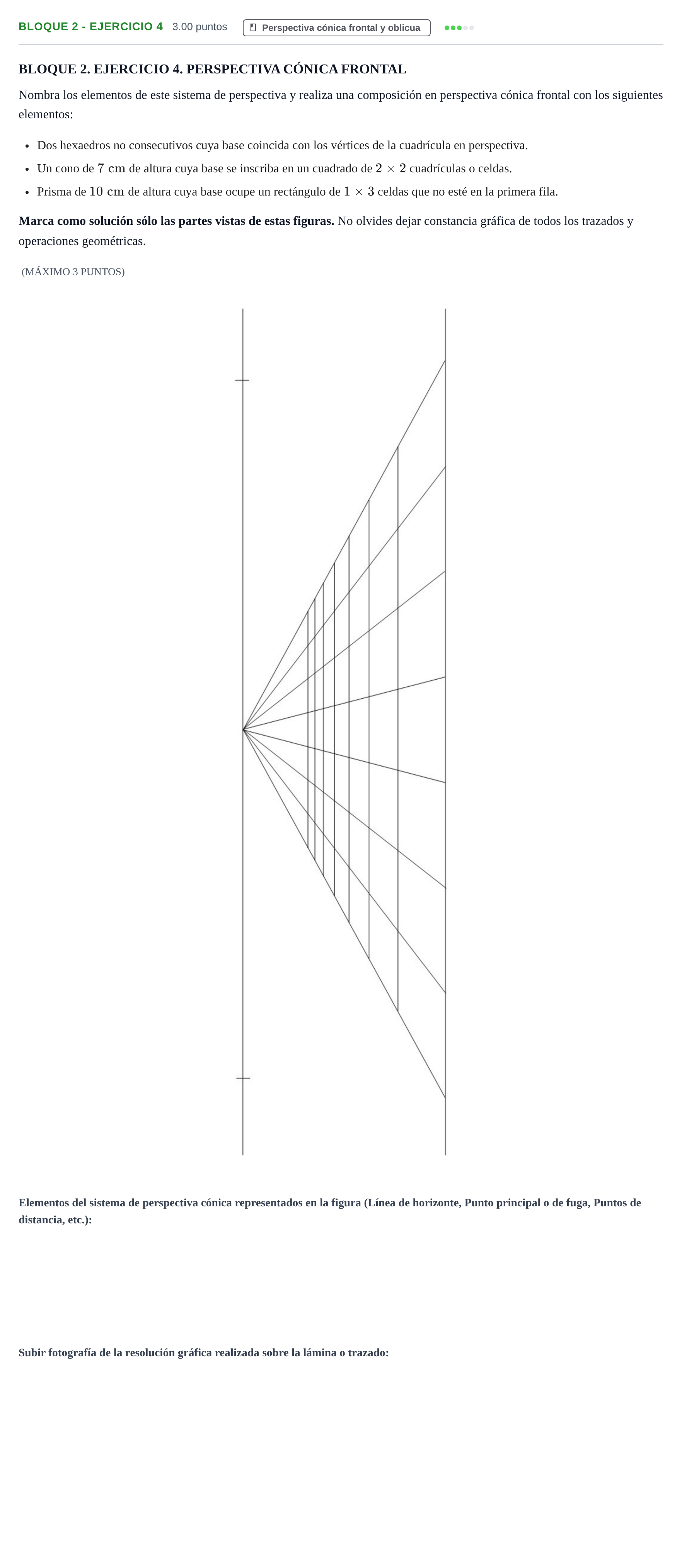

Nombra los elementos de este sistema de perspectiva

Solución: Línea de horizonte (LH), Punto principal o punto de fuga (P o F), Puntos de distancia (D y D'), Línea de tierra (LT / plano geometral).

Realiza una composición en perspectiva cónica frontal con dos hexaedros, un cono y un prisma según las condiciones indicadas

Solución: Composición geométrica completa en perspectiva cónica frontal: 1. Dos hexaedros (cubos): situados sobre celdas no consecutivas de la cuadrícula. La altura de cada uno es igual al lado frontal de su base correspondiente medida en verdadera magnitud proyectada. 2. Cono ($7\text{ cm}$ de altura): base circular inscrita en un cuadrado de $2 \times 2$ celdas (elipse perspectivada mediante 8 puntos o diagonales/tangencias). Altura levantada verticalmente en verdadera magnitud sobre la línea de tierra y fugada hasta la vertical del centro de la base. Contorno aparente trazado desde el vértice tangencial a la elipse. 3. Prisma ($10\text{ cm}$ de altura): base de $1 \times 3$ celdas situada a partir de la segunda fila en adelante. Altura levantada desde la línea de tierra y transportada a los vértices superiores correspondientes. 4. Visibilidad: trazado valorado marcando únicamente las aristas y contornos vistos de los cuerpos según su posición relativa.
