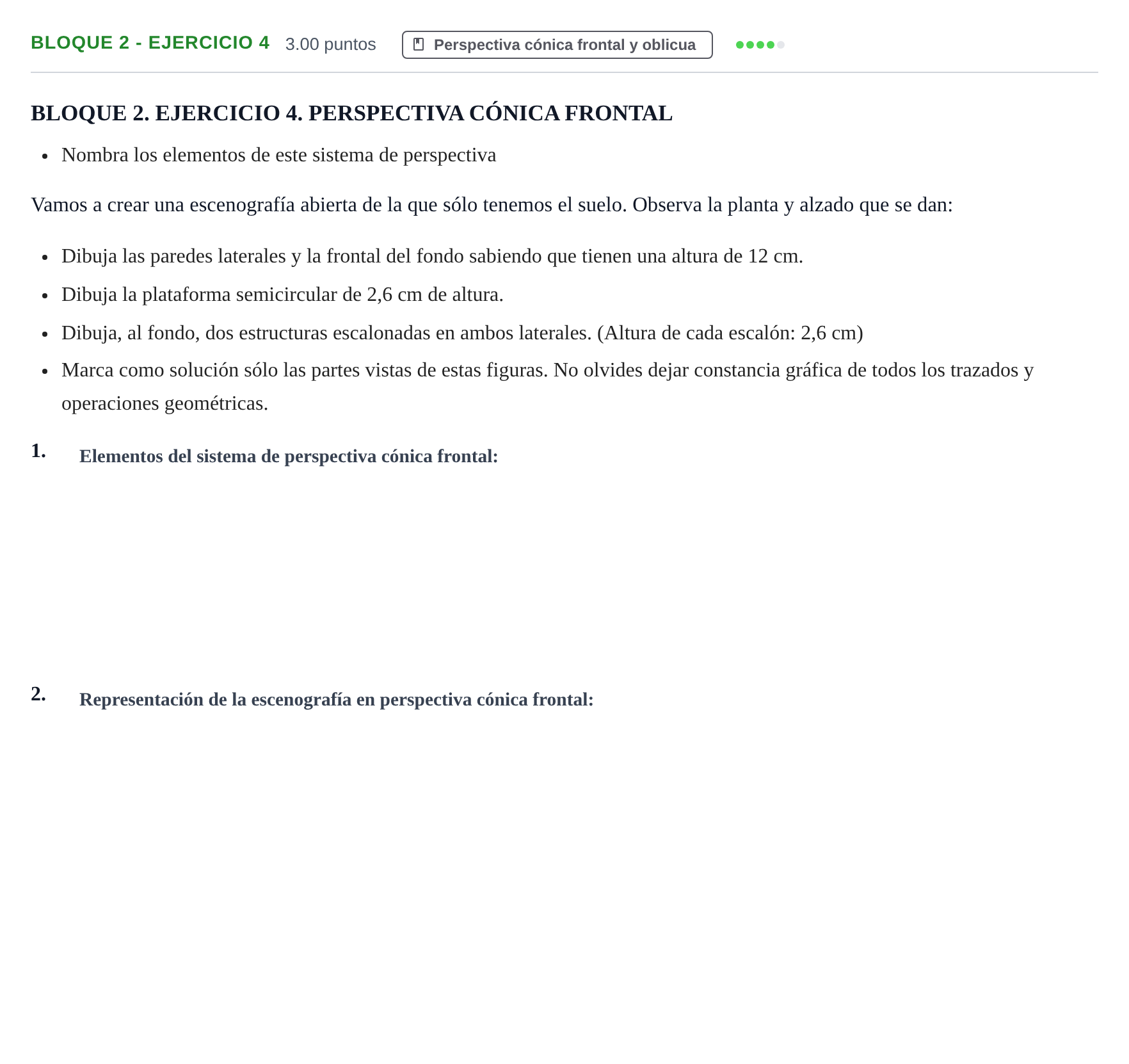

Bloque 2 - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2024

Nombra los elementos de este sistema de perspectiva

Solución: Línea de horizonte (LH), Línea de tierra (LT), Punto principal (P), Puntos métricos o de distancia (D, D'), Punto de vista (V), Plano del cuadro (PC), Plano geometral (PG).

Dibuja las paredes laterales y la frontal del fondo, la plataforma semicircular y las dos estructuras escalonadas.

Solución: 1. Paredes laterales y frontal: - Se mide la altura de 12 cm en verdadera magnitud sobre los extremos frontales del plano del cuadro (LT). - Se fugan las aristas superiores al punto principal $P$ para definir las paredes laterales hasta el fondo del retículo. - Se traza la pared frontal del fondo cerrando horizontalmente a la altura correspondiente proyectada. 2. Plataforma semicircular: - La base se apoya en la parte anterior ocupando los 6 módulos de ancho y 3 módulos de avance en semicircunferencia. - Se levanta la altura de 2,6 cm trasladando la verdadera magnitud desde el frente y fugando a $P$. - Se construye la elipse que representa el semicírculo superior e inferior mediante puntos de corte de la cuadrícula o envolvente rectangular. 3. Estructuras escalonadas: - Situadas a ambos laterales al fondo (ancho 2 módulos, fondo 3 módulos divididos en tramos escalonados). - Cada escalón tiene 2,6 cm de altura sucesiva (2,6 cm el primero, 5,2 cm el segundo y 7,8 cm el tercero). - Se trazan las aristas visibles y se diferencian claramente las partes vistas de las ocultas.
