Bloque 2 - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2024

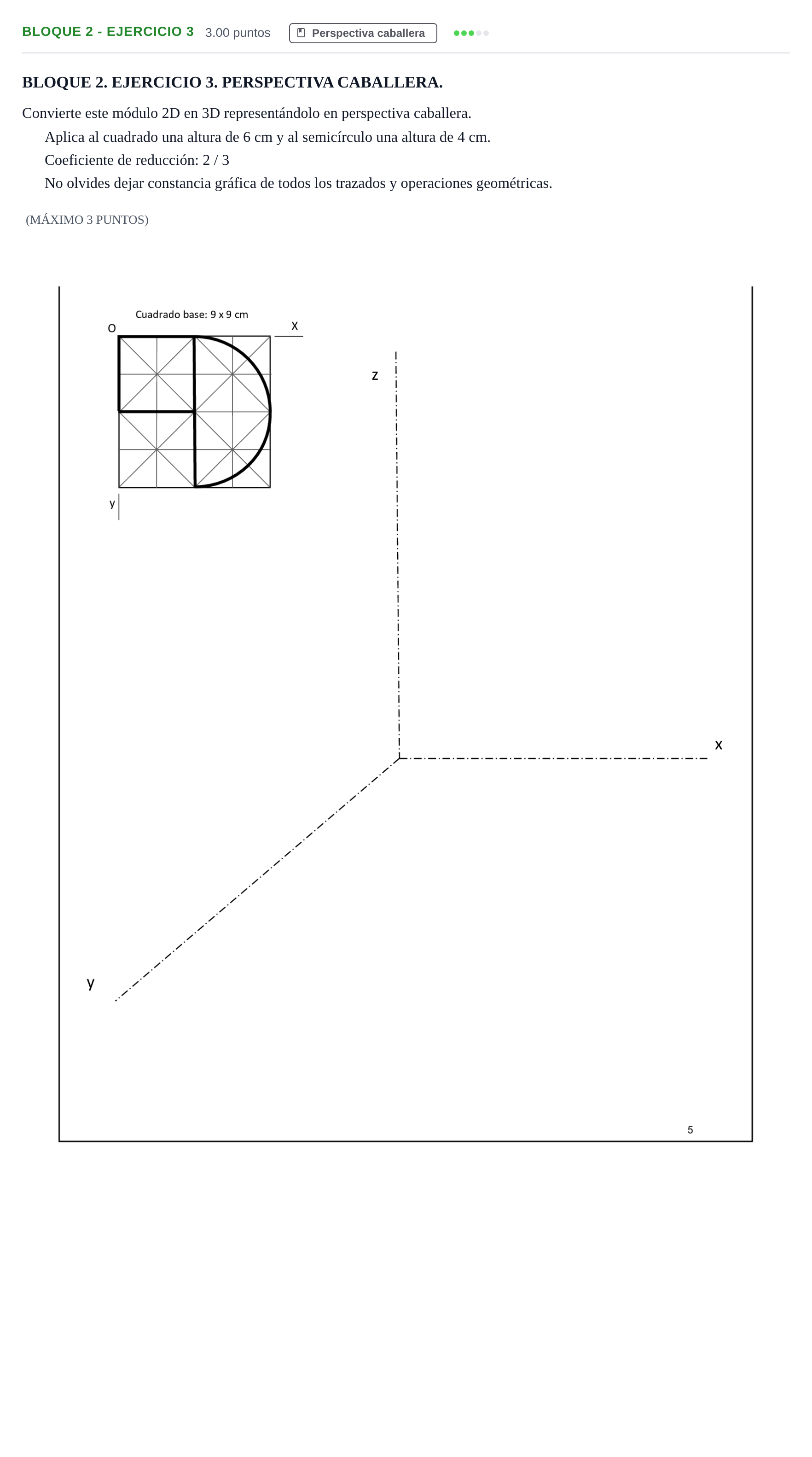

Convierte este módulo 2D en 3D representándolo en perspectiva caballera. Aplica al cuadrado una altura de 6 cm y al semicírculo una altura de 4 cm. Coeficiente de reducción: 2 / 3.

Solución: Representación volumétrica en perspectiva caballera con las siguientes características: - La planta general de $9\times 9\text{ cm}$ se traslada a los ejes $X$ e $Y$. En el eje $X$ las magnitudes se representan en verdadera magnitud ($9\text{ cm}$ divididos en subdivisiones de $2{,}25\text{ cm}$ o proporciones de la cuadrícula de $4\times 4$). - En el eje $Y$, a cada medida se le aplica el coeficiente de reducción $2/3$ (la profundidad total de $9\text{ cm}$ pasa a ser $9\cdot (2/3) = 6\text{ cm}$). - El prisma de base cuadrada (situado en la esquina superior izquierda según la planta) se eleva sobre el eje $Z$ una altura de $6\text{ cm}$ en verdadera magnitud. - El semicilindro (cuya base semicircular ocupa la mitad derecha) se dibuja trazando puntos de la elipse o mediante trazado de tangencias/afinidad correspondiente a la perspectiva del círculo abatido en el plano horizontal y se eleva a una altura de $4\text{ cm}$ sobre el eje $Z$. - Se representan con precisión las aristas vistas y ocultas del conjunto tridimensional.
