Enunciado

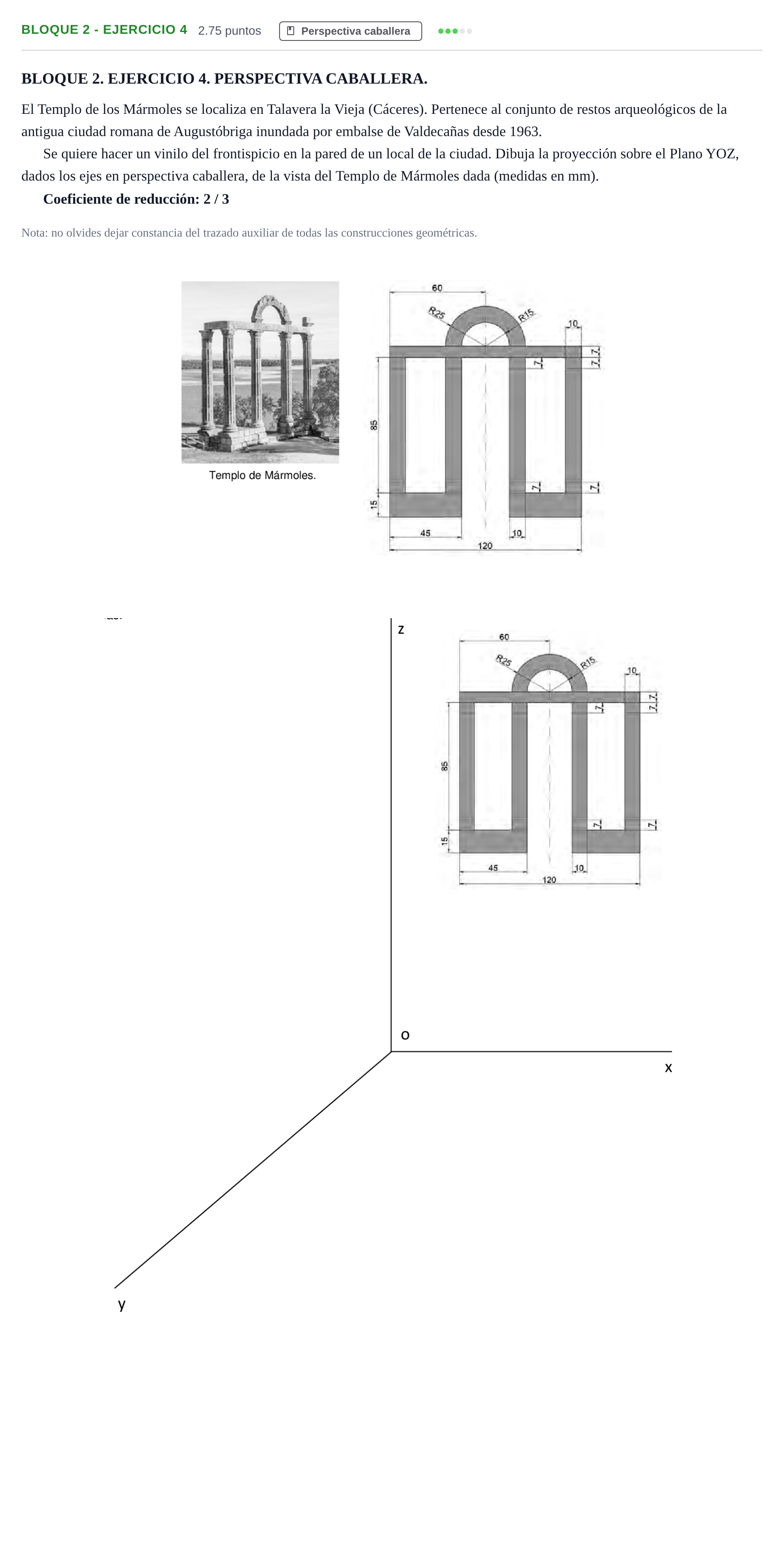

BLOQUE 2. EJERCICIO 4. PERSPECTIVA CABALLERA.
El Templo de los Mármoles se localiza en Talavera la Vieja (Cáceres). Pertenece al conjunto de restos arqueológicos de la antigua ciudad romana de Augustóbriga inundada por embalse de Valdecañas desde 1963.
Se quiere hacer un vinilo del frontispicio en la pared de un local de la ciudad. Dibuja la proyección sobre el Plano YOZ, dados los ejes en perspectiva caballera, de la vista del Templo de Mármoles dada (medidas en mm).
Coeficiente de reducción: 2 / 3
Nota: no olvides dejar constancia del trazado auxiliar de todas las construcciones geométricas.
Comprueba tu trazado comparándolo con la solución oficial y los criterios de corrección.
Solución
Según los criterios oficiales de corrección
Dibuja la proyección sobre el Plano YOZ, dados los ejes en perspectiva caballera, de la vista del Templo de Mármoles dada (medidas en mm). Coeficiente de reducción: 2 / 3
Solución: Trazado del frontispicio proyectado sobre el plano coordenado YOZ: 1. Identificación de los ejes: eje Z vertical y eje Y oblicuo a 135°. 2. Aplicación del coeficiente de reducción 2/3 a todas las dimensiones que se miden sobre el eje Y o paralelas a él (como el ancho total de 120 mm que pasa a ser 80 mm, los pilares, huecos y radios en proyección). 3. Conservación de las medidas reales en las alturas paralelas al eje Z (15 mm, 85 mm, etc.). 4. Trazado del arco semicircular superior (de radios R25 y R15) mediante deformación afín o puntos de elipse proyectada en el plano YOZ. 5. Conservación de las líneas auxiliares de construcción y acabado con precisión técnica.
